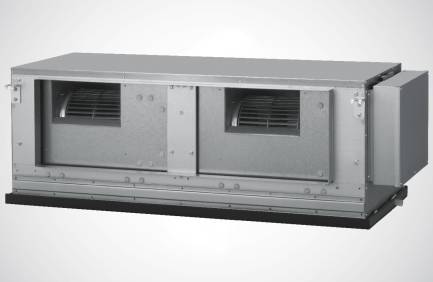

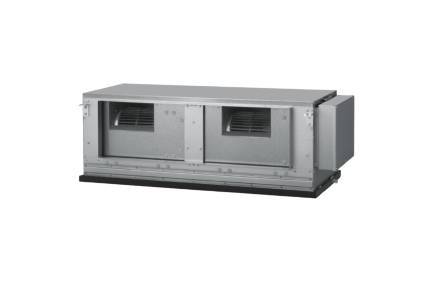

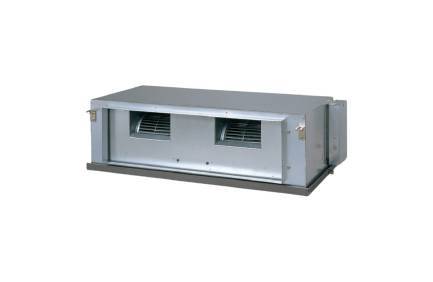

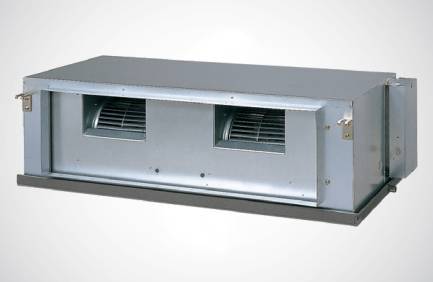

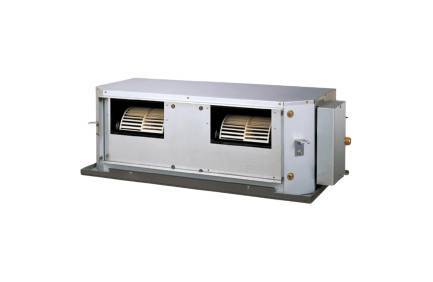

VRF - Gainables haute pression
Gainables VRF
Description et avantages
Les gainables haute pression offrent adaptabilité, maintenance simplifiée et faible niveau sonore.
Ces unités intérieures sont adaptées aux grands réseaux qui nécessitent une importante pression disponible.

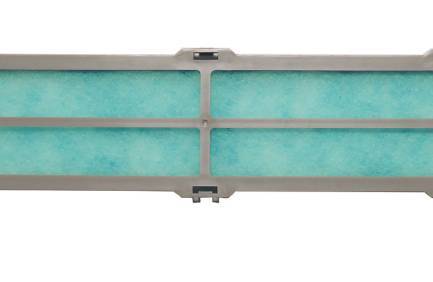

Avec une hauteur d’encastrement faible de seulement 400 mm (pour les modèles G-ARXC 36/45/60 GTEH - prévoir un filtre de reprise pour l'installation du filtre purificateur), l’électronique est intégrée sur le côté de l’unité permettant une accessibilité aisée pour les opérations de maintenance.
Le faible niveau sonore est obtenu grâce à l’habillage et au ventilateur en plastique.
Ces gainables sont adaptés aux grandes pressions statiques (G-ARXC 72 / 90 / 96) grâce au réglage de 2 niveaux de pression statique possible mais aussi grâce au moteur monophasé permettant le réglage de 3 vitesses différentes.
Caractéristiques
-
Fluide R410A
-
Monophasé
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 18 | 11.2 | 12.5 | 22.4 | 25 | 28 |
|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|
G-ARXC 60 GTEH
|
G-ARXC 36 GTEH
|
G-ARXC 45 GTEH
|
G-ARXC 72 GTEH
|
G-ARXC 90 GTEH
|
G-ARXC 96 GTEH
|
|
Référence
|
760430
|
760356
|
760429
|
760357
|
760358
|
760359
|
| Puissance frigorifique nominale (kW) | 18 | 11.2 | 12.5 | 22.4 | 25 | 28 |
Caractéristiques techniques
| Libellé | G-ARXC 60 GTEH | G-ARXC 36 GTEH | G-ARXC 45 GTEH | G-ARXC 72 GTEH | G-ARXC 90 GTEH | G-ARXC 96 GTEH |
|---|---|---|---|---|---|---|
|
Pression acoustique à 1,5m - Bas
|
42 dB(A)
|
32 dB(A)
|
42 dB(A)
|
40 dB(A)
|
44 dB(A)
|
42 dB(A)
|
|
Pression acoustique à 1,5m - Haut
|
49 dB(A)
|
42 dB(A)
|
49 dB(A)
|
47 dB(A)
|
48 dB(A)
|
48 dB(A)
|
|
Pression dispo.
|
250 Pa
|
200 Pa
|
250 Pa
|
300 Pa
|
300 Pa
|
300 Pa
|
| Libellé | G-ARXC 60 GTEH | G-ARXC 36 GTEH | G-ARXC 45 GTEH | G-ARXC 72 GTEH | G-ARXC 90 GTEH | G-ARXC 96 GTEH |
Dimensions
| Libellé | G-ARXC 60 GTEH | G-ARXC 36 GTEH | G-ARXC 45 GTEH | G-ARXC 72 GTEH | G-ARXC 90 GTEH | G-ARXC 96 GTEH |
|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
400 x 1050 x 500 mm
|
400 x 1050 x 500 mm
|
400 x 1050 x 500 mm
|
450 x 1587 x 700 mm
|
450 x 1587 x 700 mm
|
550 x 1587 x 700 mm
|
| Libellé | G-ARXC 60 GTEH | G-ARXC 36 GTEH | G-ARXC 45 GTEH | G-ARXC 72 GTEH | G-ARXC 90 GTEH | G-ARXC 96 GTEH |
