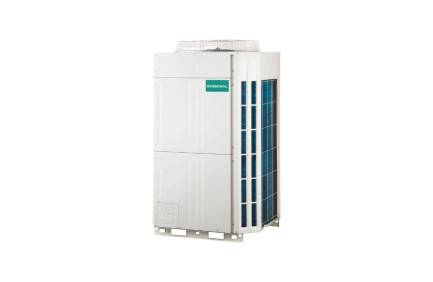

Série Power 4
Unités extérieures VRF
Description et avantages
La série Power 4 est une solution VRF 2 tubes combinables conçue pour les projets tertiaires de grande envergure.
Le Power 4 permet une grande capacité de raccordement : 150 % de la puissance nominale raccordable et jusqu'à 34 unités intérieures raccordables sur un même circuit frigorifique (selon modèle). Sans oublier, qu’un panachage d’unités intérieures est possible parmi 78 modèles allant de 1.1 à 28 kW.
Avec sa pression statique disponible de 82 Pa, l’implantation du Power 4 dans des locaux techniques est très facile.
Avec une plage de fonctionnement jusqu’à -20°C ext. en mode chaud et -15°C ext en mode froid, c’est une solution fonctionnant dans les conditions de températures les plus extrêmes.
Caractéristiques
-
Fluide R410A
-
Prime éco
énergie
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 22.4 | 28 | 33.5 | 40 | 45 |
|---|---|---|---|---|---|
|
Libellé
|
G-AJH 72 LALDH
|
G-AJH 90 LALDH
|
G-AJH 108 LALDH
|
G-AJH 126 LALDH
|
G-AJH 144 LALDH
|
|
Référence
|
760034
|
760035
|
760036
|
760037
|
760038
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 22.4 | 28 | 33.5 | 40 | 45 |
Performance
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3.76 / 7.09 / 281 %
|
3.09 / 6.65 / 263 %
|
3.51 / 7.33 / 290 %
|
3.03 / 6.77 / 268 %
|
2.68 / 6.23 / 246 %
|
|
COP / SCOP / ηs,c
|
4.13 / 3.63 / 142 %
|
3.76 / 3.64 / 143 %
|
4.31 / 3.97 / 156 %
|
3.41 / 3.86 / 151 %
|
3.27 / 3.95 / 155 %
|
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
Caractéristiques techniques
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
|---|---|---|---|---|---|
|
Pression dispo.
|
82 Pa
|
82 Pa
|
82 Pa
|
82 Pa
|
82 Pa
|
|
Pression acoustique U. Ext. (froid / chaud)
|
58 / 59 dB(A)
|
58 / 60 dB(A)
|
58 / 60 dB(A)
|
62 / 64 dB(A)
|
63 / 65 dB(A)
|
|
Nombre maximum d'UI raccordables
|
17
|
21
|
26
|
30
|
34
|
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
Liaisons frigorifiques
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
|---|---|---|---|---|---|
|
Long. min. / max.
|
- / 165 m
|
- / 165 m
|
- / 165 m
|
- / 165 m
|
- / 165 m
|
|
Dénivelé max.
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
Dimensions
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
1690 x 930 x 765 mm
|
1690 x 930 x 765 mm
|
1690 x 1240 x 765 mm
|
1690 x 1240 x 765 mm
|
1690 x 1240 x 765 mm
|
| Libellé | G-AJH 72 LALDH | G-AJH 90 LALDH | G-AJH 108 LALDH | G-AJH 126 LALDH | G-AJH 144 LALDH |
Documentation
| Nom du document | ||
|---|---|---|
|
DT_SERIE POWER 4_GENERAL.pdf
Notice d’installation | PDF - 95MB |
||
|
Fiche ERP_SERIE POWER 4_TAILLE_108_GENERAL.pdf
Fiche ERP | PDF - 161.9KB |
||
|
Fiche ERP_SERIE POWER 4_TAILLE_126_GENERAL.pdf
Fiche ERP | PDF - 161.9KB |
||
|
Fiche ERP_SERIE POWER 4_TAILLE_144_GENERAL.pdf
Fiche ERP | PDF - 161.8KB |
||
|
Fiche ERP_SERIE POWER 4_TAILLE_72_GENERAL.pdf
Fiche ERP | PDF - 162.8KB |
||
|
Fiche ERP_SERIE POWER 4_TAILLE_90_GENERAL.pdf
Fiche ERP | PDF - 162.7KB |
||
|
Fiche produit_ SERIE POWER 4_GENERAL
Fiche produit | PDF - 12.9MB |
||
|
Notice installation_SERIE POWER 4_TAILLE_72-144_GENERAL
Notice d’installation | PDF - 6.4MB |
||
| Nom du document |
