Reprise d'air et accessoires
Accessoires
Description et avantages
Reprise centralisée

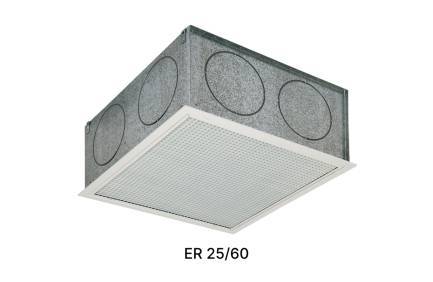

Par ensemble de reprise
Aspiration par un ensemble de reprise déporté avec filtre démontable intégré. Nécessite le montage d'une bride ou d'un plénum de reprise directement à l'aspiration de la pompe à chaleur Air/Air.
Reprise multiple
Par bouches et caisson filtrant
Permet d'associer reprise et soufflage dans la même pièce. Nécessite le montage d'une bride ou d'un plénum de reprise et d'un caisson filtrant à l'aspiration de la pompe à chaleur Air/Air.
Reprise directe

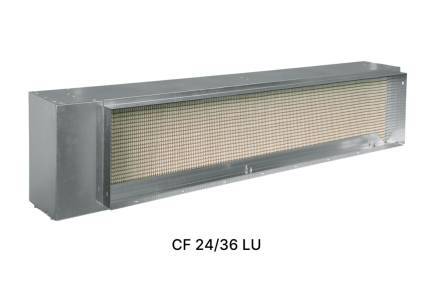

Par caisson filtrant
Reprise par caisson filtrant à monter directement à l'aspiration de la pompe à chaleur Air/Air.
Caractéristiques techniques

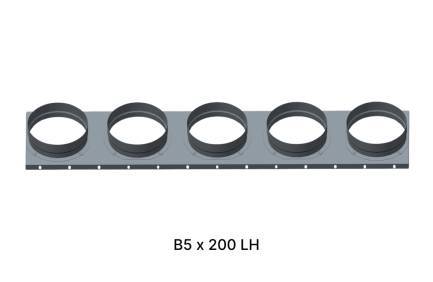

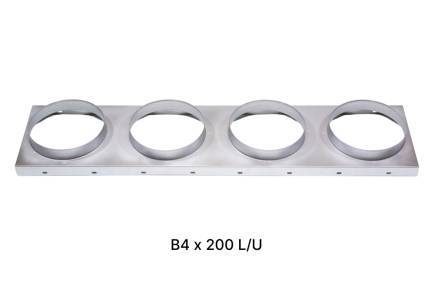

| Libellé | ER 25/60 | ER 18/30 | CF 24/36 LU | ER 18/30 M5 | ER 25/60 M5 | B2 X 200 LH | B4 X 200 LH | B5 X 200 LH | G-UTD-LFNB | G-UTD-LFKA | G-UTD-LFNA | BRIDE B2 X 200 S2 | BRIDE B2 X 200 SI | B4 X 200 L/U | G-UTD-LF60KA | G-UTD-LFNC | G-UTD-LF25NA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Référence
|
809925
|
809926
|
809617
|
875030
|
875031
|
875034
|
875035
|
875036
|
752340
|
752352
|
752339
|
809917
|
809914
|
809906
|
752026
|
752341
|
752025
|
| Libellé | ER 25/60 | ER 18/30 | CF 24/36 LU | ER 18/30 M5 | ER 25/60 M5 | B2 X 200 LH | B4 X 200 LH | B5 X 200 LH | G-UTD-LFNB | G-UTD-LFKA | G-UTD-LFNA | BRIDE B2 X 200 S2 | BRIDE B2 X 200 SI | B4 X 200 L/U | G-UTD-LF60KA | G-UTD-LFNC | G-UTD-LF25NA |
Dimensions
| Libellé | ER 25/60 | ER 18/30 | CF 24/36 LU | ER 18/30 M5 | ER 25/60 M5 | B2 X 200 LH | B4 X 200 LH | B5 X 200 LH | G-UTD-LFNB | G-UTD-LFKA | G-UTD-LFNA | BRIDE B2 X 200 S2 | BRIDE B2 X 200 SI | B4 X 200 L/U | G-UTD-LF60KA | G-UTD-LFNC | G-UTD-LF25NA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
310 x 630 x 640 mm
|
340 x 520 x 470 mm
|
280 x 1250 x 520 mm
|
320 x 610 x 490 mm
|
280 x 1000 x 600 mm
|
25 x 654 x 259 mm
|
25 x 1004 x 259 mm
|
25 x 1299 x 259 mm
|
25 x 442 x 250 mm
|
25 x 645 x 310 mm
|
25 x 642 x 250 mm
|
60 x 789 x 220 mm
|
60 x 589 x 220 mm
|
90 x 1020 x 245 mm
|
23 x 430 x 332 mm
|
25 x 642 x 250 mm
|
25 x 507 x 239 mm
|
