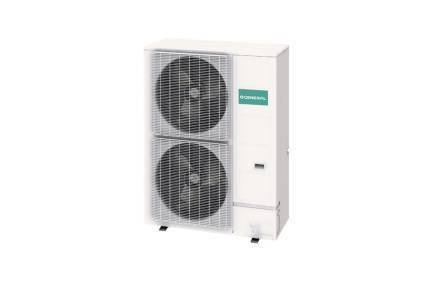

Série Power 4S
Unités extérieures VRF
Description et avantages
Le Power 4S est une solution VRF idéale pour les applications petit et moyen tertiaire et les applications nécessitant compacité et puissance.
Le Power 4S permet une grande capacité de raccordement : 150 % de la puissance nominale raccordable et jusqu'à 42 unités intérieures raccordables sur un même circuit frigorifique (selon modèle). Sans oublier, qu’un panachage d’unités intérieures est possible parmi 78 modèles allant de 1.1 à 28 kW.
Sa compacité et son faible encombrement en font une solution idéale pour les espaces restreints.
Sans oublier, qu’avec ses performances acoustiques discrètes, le Power 4S convient également aux environnements urbains.
Avec une plage de fonctionnement jusqu’à -20°C ext. en mode chaud et -15°C ext. en mode froid, c’est une solution fonctionnant dans les conditions de températures les plus extrêmes.
Caractéristiques
-
Fluide R410A
-
Prime éco
énergie
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 22.4 | 28 | 33.5 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
|
Libellé
|
G-AJH 72 LELDH
|
G-AJH 90 LELDH
|
G-AJH 108 LELDH
|
G-AJH 126 LELDH
|
G-AJH 144 LELDH
|
G-AJH 162 LELDH
|
|
Référence
|
760407
|
760408
|
760409
|
760410
|
760411
|
760412
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 22.4 | 28 | 33.5 | 40 | 45 | 50 |
Performance
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3.56 / 7.63 / 302 %
|
3.26 / 7.50 / 297 %
|
3.22 / 7.27 / 288 %
|
3.30 / 7.27 / 288 %
|
3.01 / 7.00 / 277 %
|
2.70 / 6.29 / 249 %
|
|
COP / SCOP / ηs,c
|
4.82 / 3.86 / 153 %
|
4.24 / 3.61 / 141 %
|
4.10 / 3.63 / 142 %
|
4.12 / 3.53 / 138 %
|
3.81 / 3.51 / 137 %
|
3.66 / 3.54 / 139 %
|
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
Caractéristiques techniques
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
|---|---|---|---|---|---|---|
|
Pression dispo.
|
30 Pa
|
30 Pa
|
40 Pa
|
60 Pa
|
60 Pa
|
60 Pa
|
|
Pression acoustique U. Ext. (froid / chaud)
|
52 / 54 dB(A)
|
54 / 57 dB(A)
|
59 / 62 dB(A)
|
62 / 63 dB(A)
|
64 / 65 dB(A)
|
65 / 68 dB(A)
|
|
Nombre maximum d'UI raccordables
|
20
|
25
|
30
|
36
|
40
|
42
|
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
Liaisons frigorifiques
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
|---|---|---|---|---|---|---|
|
Long. min. / max.
|
- / 120 m
|
- / 120 m
|
- / 120 m
|
- / 120 m
|
- / 120 m
|
- / 120 m
|
|
Dénivelé max.
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
Dimensions
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
1428 x 1080 x 480 mm
|
1428 x 1080 x 480 mm
|
1428 x 1080 x 480 mm
|
1638 x 1080 x 480 mm
|
1638 x 1080 x 480 mm
|
1638 x 1080 x 480 mm
|
| Libellé | G-AJH 72 LELDH | G-AJH 90 LELDH | G-AJH 108 LELDH | G-AJH 126 LELDH | G-AJH 144 LELDH | G-AJH 162 LELDH |
