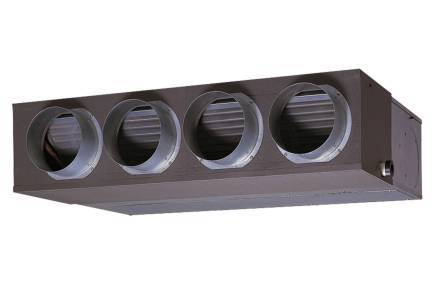

Série KMLA/B
Gainables
Sélectionner le niveau de gamme souhaité :
Description et avantages
Les séries KMLA/B Performance, offrent polyvalence, confort, et performances, et sont adaptées à une grande variété de chantiers et de configurations.
Avec des options en monophasé et triphasé, des longueurs standards de liaisons frigorifiques allant jusqu’à 30 m, des longueurs maximums allant jusqu'à 50 m et un dénivelé maximal de 30 m (selon modèle), l’installation et la maintenance sont facilitées.

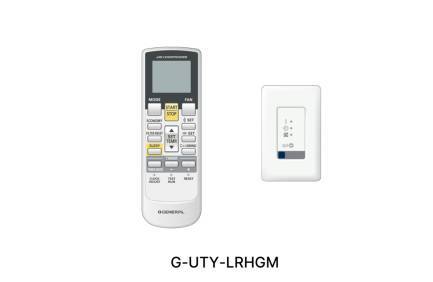

Ces gainables DC Inverter offrent une flexibilité supplémentaire grâce au réglage de la pression statique directement depuis la télécommande, avec 4 modes de pression disponibles et une plage de pression de 30 à 150 Pa.
Sans oublier que les gainables sont compatibles avec le système de régulation pièce par pièce SHOGUN pour un confort personnalisé.
Ils offrent un confort thermique optimal avec une capacité de chauffage jusqu'à -15°C en mode chaud et en mode froid.
Caractéristiques
-
Fluide R32
-
Compatibilité maxi-multi
- *Compatible tailles 22 et 24 KMLA/B
-
Multi-splits
- *Compatible taille 22 KMLA/B
-
Monophasé / Triphasé
-
Prime éco
énergie
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 6 | 6.8 | 8.5 | 9.5 | 12.1 | 9.5 | 12.1 |
|---|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
|
Libellé
|

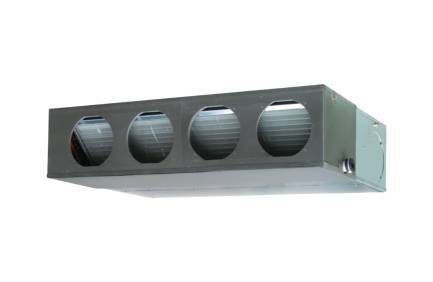

G-ARXG 22 KMLB.UI
|
G-ARXG 24 KMLA.UI
|
G-ARXG 30 KMLA.UI
|
G-ARXG 36 KMLA.UI
|
G-ARXG 45 KMLA.UI
|
G-ARXG 36 KMLA.UI
|
G-ARXG 45 KMLA.UI
|
|
Référence
|
740048
|
730093
|
730094
|
730095
|
730096
|
730095
|
730096
|
|

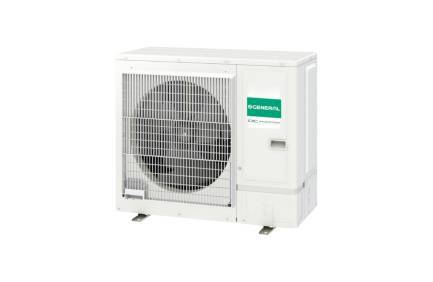

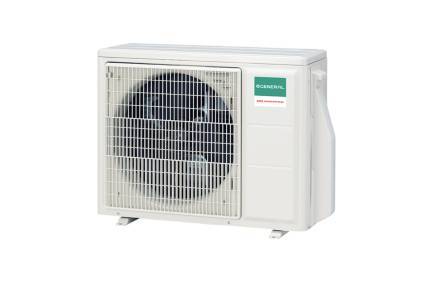

Libellé U. EXT.
|

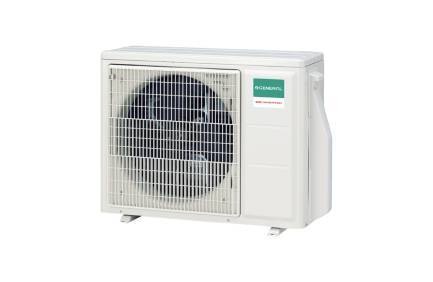

G-AOHG 22 KBTB.UE
|
G-AOHG 24 KBTB.UE
|
G-AOHG 30 KBTB.UE
|
G-AOHG 36 KBTB.UE
|
G-AOHG 45 KBTB.UE
|
G-AOHG 36 KRTA.UE
|
G-AOHG 45 KRTA.UE
|
|
Référence U. EXT.
|
723280
|
723281
|
723282
|
723283
|
723284
|
723365
|
723366
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 6 | 6.8 | 8.5 | 9.5 | 12.1 | 9.5 | 12.1 |
Puissance
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
|---|---|---|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
6000 W (900 / 6700)
|
6800 W (900 / 8000)
|
8500 W (2800 / 10000)
|
9500 W (2800 / 11200)
|
12100 W (4000 / 13000)
|
9500 W (2800 / 11200)
|
12100 W (4000 / 13000)
|
|
P. calo. nominale (min. / max.)
|
7000 W (900 / 8000)
|
7500 W (900 / 9100)
|
10000 W (2700 / 11200)
|
10800 W (2700 / 12700)
|
13500 W (4200 / 15200)
|
10800 W (2700 / 12700)
|
13500 W (4200 / 15200)
|
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
Performance
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
|---|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3,37 / 6,10
|
3,18 / 6,20
|
3,21 / 6,23
|
3,20 / 6,10
|
2,87 / 5,25 / 207 %
|
3,20 / 6,10
|
2,87 / 5,25 / 207 %
|
|
COP / SCOP / ηs,c
|
3,74 / 4,10
|
3,80 / 4,10
|
3,80 / 4,00
|
3,75 / 4,00
|
3,52 / 3,63 / 142 %
|
3,75 / 4,00
|
3,52 / 3,63 / 142 %
|
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
Classification ERP
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
|---|---|---|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A+
|
A+
|
A+
|
A+
|
-
|
A+
|
-
|
|
Classe énergétique (froid)
|
A++
|
A++
|
A++
|
A++
|
-
|
A++
|
-
|
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
Caractéristiques techniques
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
|---|---|---|---|---|---|---|---|
|
Pression dispo.
|
150 Pa
|
150 Pa
|
150 Pa
|
150 Pa
|
150 Pa
|
150 Pa
|
150 Pa
|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
25 / 31 dB(A)
|
25 / 31 dB(A)
|
26 / 39 dB(A)
|
26 / 39 dB(A)
|
28 / 42 dB(A)
|
26 / 39 dB(A)
|
28 / 42 dB(A)
|
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
Liaisons frigorifiques
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
|---|---|---|---|---|---|---|---|
|
Long. standard
|
20 m
|
20 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
|
Long. min. / max.
|
5 / 30 m
|
5 / 30 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
|
Dénivelé max.
|
25 m
|
25 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
Dimensions
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
|---|---|---|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
270 x 1135 x 700 mm
|
270 x 1135 x 700 mm
|
270 x 1135 x 700 mm
|
270 x 1135 x 700 mm
|
270 x 1135 x 700 mm
|
270 x 1135 x 700 mm
|
270 x 1135 x 700 mm
|
|
Dimensions U.Ext. (H x L x P)
|
632 x 799 x 290 mm
|
716 x 820 x 315 mm
|
788 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
| Libellé | G-ARXG 22 KMLB.UI | G-ARXG 24 KMLA.UI | G-ARXG 30 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI | G-ARXG 36 KMLA.UI | G-ARXG 45 KMLA.UI |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
En option
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

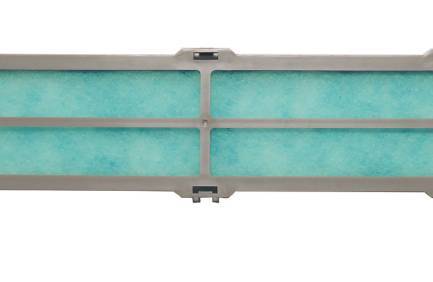

Filtre purificateur
|
En option
|
|
Filtre de reprise
|
En option
|
|
Filtre longue durée
|
En option
|
Programmation
|
Programmateur on/off
|
En option
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur hebdomadaire avec double plage horaire
|
De série
|
|
Programmateur mode nuit (mode sommeil)
|
En option
|
Unité extérieure
|
Mode silence de l'UE
|
En option (36)
|
Air Neuf
|
Apport d'air neuf par gaine
|
De série
|
|
Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
En option
|
Technologie
|
Technologie I-PAM : réduction des pertes d'énergie
|
De série
|
|
Technologie V-PAM : amélioration de l'efficacité et de la vitesse du compresseur
|
De série
|
