Soufflage d'air et accessoires
Accessoires
Description et avantages
Soufflage déporté
Par bouches ou diffuseurs et conduits circulaires
Nécessite l’utilisation d’une bride ou d’un plénum avec départs circulaires montés au soufflage de la pompe à chaleur Air/Air et reliés aux bouches et diffuseurs par des conduits souples ou flexibles.
Soufflage direct par grille
Soufflage direct par grille à monter directement sur le coffrage avec un contre-cadre. Ne pas utiliser cette solution avec une pompe à chaleur Air/Air qui ne dispose pas d’un réglage de la pression statique.
Caractéristiques techniques

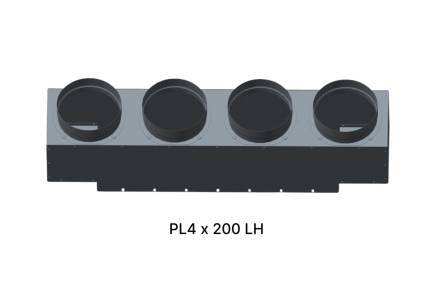

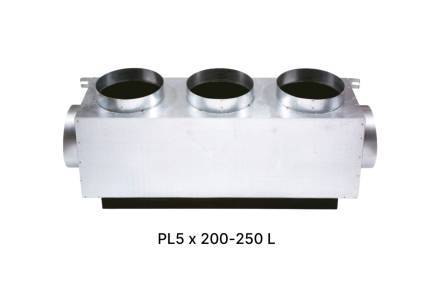

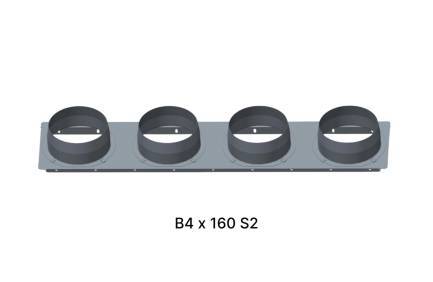

| Libellé | B4 X 160 S2 | BRIDE B3 X 160 SI | BRIDE B3 X 160 S2 | PIQUAGE D200X4 | PL 5X200-250L | PL5 X 200 LH | PL4 X 200 LH | CCN 600X150 | CCN 500X200 | CCN 800X200 | PL3 X 200 LH |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Référence
|
875000
|
809106
|
809108
|
809803
|
809820
|
875042
|
875041
|
528559
|
528563
|
528571
|
875040
|
| Libellé | B4 X 160 S2 | BRIDE B3 X 160 SI | BRIDE B3 X 160 S2 | PIQUAGE D200X4 | PL 5X200-250L | PL5 X 200 LH | PL4 X 200 LH | CCN 600X150 | CCN 500X200 | CCN 800X200 | PL3 X 200 LH |
Dimensions
| Libellé | B4 X 160 S2 | BRIDE B3 X 160 SI | BRIDE B3 X 160 S2 | PIQUAGE D200X4 | PL 5X200-250L | PL5 X 200 LH | PL4 X 200 LH | CCN 600X150 | CCN 500X200 | CCN 800X200 | PL3 X 200 LH |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
25 x 892 x 194 mm
|
25 x 681 x 181 mm
|
25 x 852 x 153 mm
|
68 x 228 x 210 mm
|
480 x 1130 x 325 mm
|
221 x 1350 x 340 mm
|
221 x 1080 x 340 mm
|
19 x 44 x 625 mm
|
10 x 530 x 45 mm
|
5 x 840 x 45 mm
|
221 x 810 x 340 mm
|
| Libellé | B4 X 160 S2 | BRIDE B3 X 160 SI | BRIDE B3 X 160 S2 | PIQUAGE D200X4 | PL 5X200-250L | PL5 X 200 LH | PL4 X 200 LH | CCN 600X150 | CCN 500X200 | CCN 800X200 | PL3 X 200 LH |
