Série KLLA
Gainables
Sélectionner le niveau de gamme souhaité :
Description et avantages
La série KLLA Essentiel est une solution compacte, confortable, et économique pour les projets résidentiels et tertiaires.

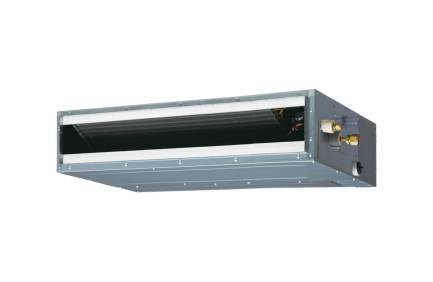

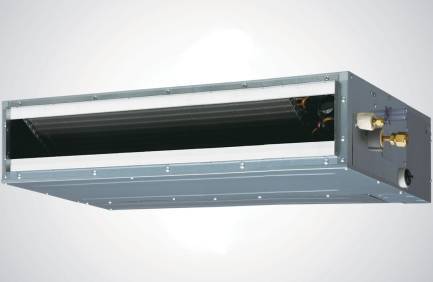

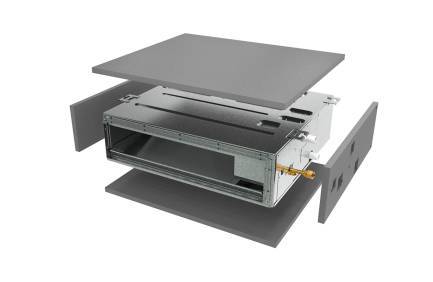

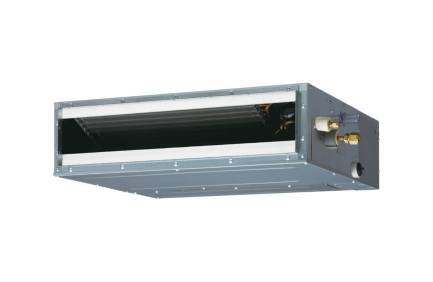

Les gainables KLLA compact de 198 mm de hauteur s’intègrent facilement et discrètement dans les combles ou les faux-plafonds ne laissant apparaître que les diffuseurs d’air, atténuant fortement le volume sonore déjà faible de l’installation.

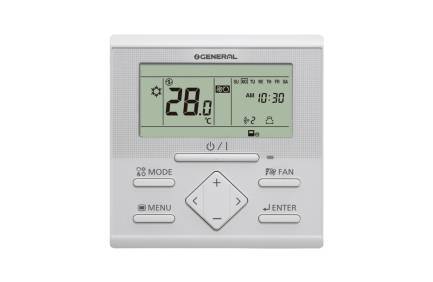

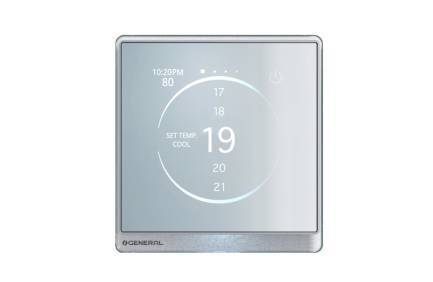

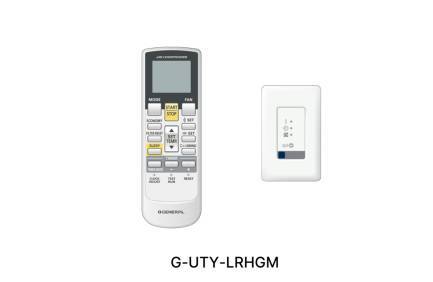

L'installation est simplifiée grâce à la pression statique réglable de 0 à 90 Pa depuis la télécommande, à la pompe de relevage, et aux accessoires de raccordement des condensats fournis de série.

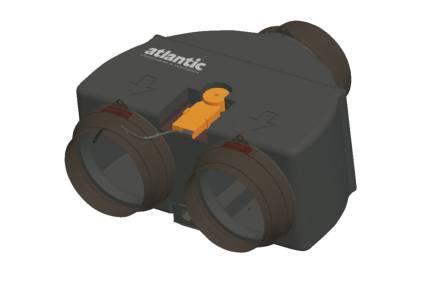

Sans oublier que cette série peut être associée au système de régulation pièce par pièce SHOGUN pour un confort personnalisé.
Les gainables KLLA assurent un confort thermique optimal, avec une capacité de chauffage de -15°C ext. en mode chaud et -10°C ext. en mode froid.
Caractéristiques
-
Fluide R32
-
Compatibilité maxi-multi
- *Compatible taille 18 KLLA
-
Monophasé
-
Prime éco
énergie
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 |
|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|
G-ARXG 9 KLLA.UI
|
G-ARXG 12 KLLA.UI
|
G-ARXG 14 KLLA.UI
|
G-ARXG 18 KLLA.UI
|
|
Référence
|
730088
|
730089
|
730090
|
730091
|
|

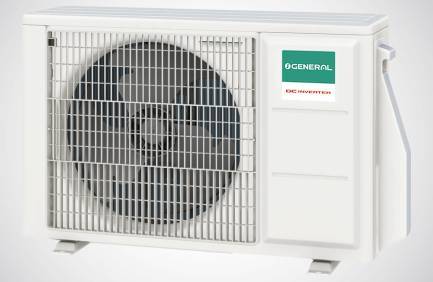

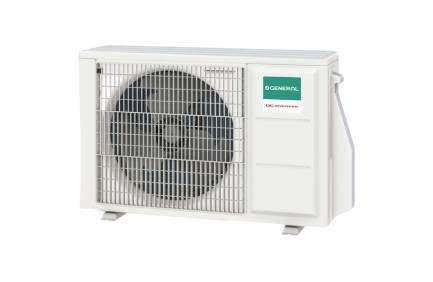

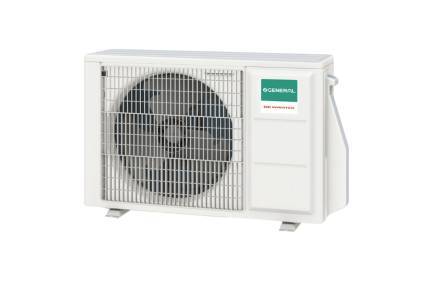

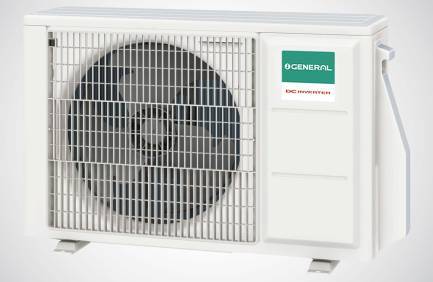

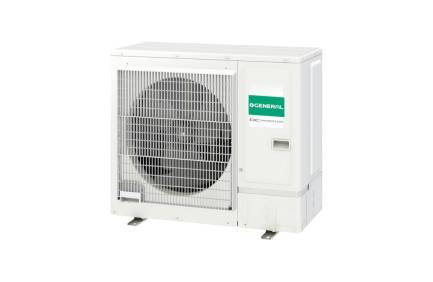

Libellé U. EXT.
|
G-AOHG 9 KATA.UE
|
G-AOHG 12 KATA.UE
|
G-AOHG 14 KATA.UE
|
G-AOHG 18 KATA.UE
|
|
Référence U. EXT.
|
723355
|
723356
|
723357
|
723358
|
|
Catégorie DESP
|
1
|
1
|
1
|
1
|
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 |
Puissance
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
2500 W (900 / 3200)
|
3500 W (900 / 4400)
|
4300 W (900 / 5400)
|
5200 W (900 / 5900)
|
|
P. calo. nominale (min. / max.)
|
3200 W (900 / 4700)
|
4100 W (900 / 5700)
|
5000 W (900 / 6500)
|
6000 W (900 / 7500)
|
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
Performance
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3,62 / 5,90
|
3,21 / 5,80
|
3,14 / 5,60
|
3,13 / 5,80
|
|
COP / SCOP / ηs,c
|
3,64 / 3,80
|
3,50 /3,80
|
3,52 / 3,80
|
3,51 / 3,80
|
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
Classification ERP
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A
|
A
|
A
|
A
|
|
Classe énergétique (froid)
|
A+
|
A+
|
A+
|
A+
|
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
Caractéristiques techniques
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
|---|---|---|---|---|
|
Pression dispo.
|
90 Pa
|
90 Pa
|
90 Pa
|
90 Pa
|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
25 / 28 dB(A)
|
25 / 29 dB(A)
|
26 / 32 dB(A)
|
27 / 32 dB(A)
|
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
Liaisons frigorifiques
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
|---|---|---|---|---|
|
Long. standard
|
15 m
|
15 m
|
15 m
|
20 m
|
|
Long. min. / max.
|
5 / 20 m
|
5 / 25 m
|
5 / 25 m
|
5 / 30 m
|
|
Dénivelé max.
|
15 m
|
20 m
|
20 m
|
20 m
|
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
Dimensions
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
198 x 700 x 620 mm
|
198 x 700 x 620 mm
|
198 x 700 x 620 mm
|
198 x 900 x 620 mm
|
|
Dimensions U.Ext. (H x L x P)
|
541 x 663 x 290 mm
|
541 x 663 x 290 mm
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
| Libellé | G-ARXG 9 KLLA.UI | G-ARXG 12 KLLA.UI | G-ARXG 14 KLLA.UI | G-ARXG 18 KLLA.UI |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
En option
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Diffusion d'air
|
Balayage vertical automatique des volets de soufflage
|
En option
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

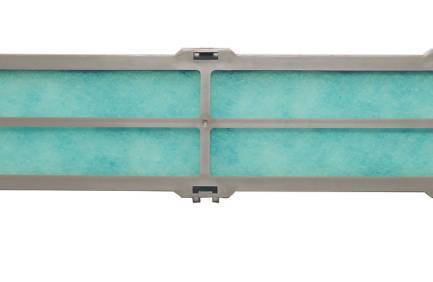

Filtre purificateur
|
En option
|
|
Filtre de reprise
|
De série
|
Programmation
|
Programmateur on/off
|
En option
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur hebdomadaire avec double plage horaire
|
De série
|
|
Programmateur mode nuit (mode sommeil)
|
En option
|
Air Neuf
|
Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
De série
|
Technologie
|
Technologie V-PAM : amélioration de l'efficacité et de la vitesse du compresseur
|
De série
|
