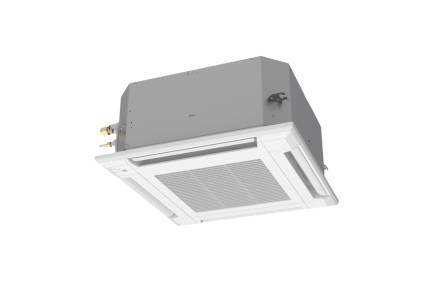

Série KVLA
Cassettes
Sélectionner le niveau de gamme souhaité :
Description et avantages
La série KVLA Essentiel offre performances, adaptabilité et confort.

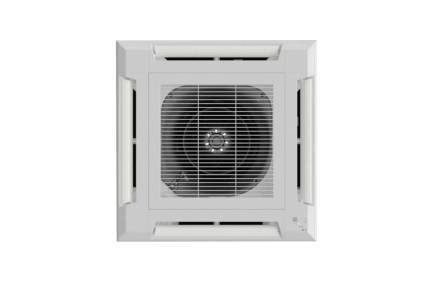

Avec des longueurs standards de liaisons frigorifiques allant jusqu’à 20m, des longueurs maximums allant jusqu'à 25m et un dénivelé maximal de 20m (selon modèle), cette série est adaptée aux projets les plus exigeants. Sans oublier sa façade de 620 x 620 mm non débordante qui facilite l’intégration aux dalles de faux plafond.
Cette série offre des performances énergétiques optimales : SEER jusqu'à 6,20 et SCOP jusqu'à 4,00 (selon modèle). La cassette KVLA est la technologie au service de la performance avec sa turbine 2 étages. En effet, la surface d’échange est 20 % plus importante et les vitesses d’air à la sortie de l’échangeur sont beaucoup plus homogènes.
La série KVLA offre aussi un confort acoustique avec un faible niveau sonore de 26 dB(A) (selon modèle), ce qui la rend parfaitement adaptée aux pièces nécessitant du calme.
Pour finir, ces cassettes offrent un confort thermique optimal avec une capacité de chauffage jusqu'à -15°C ext. en mode chaud et -10°C ext. en mode froid.
Caractéristiques
-
Fluide R32
-
Compatibilité maxi-multi
- *Compatible tailles 18, 22 et 24 KVLA
-
Multi-splits
- *Non compatible taille 24 KVLA
-
Monophasé
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 | 6 | 6.8 |
|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|
G-AUXG 9 KVLA.UI
|
G-AUXG 12 KVLA.UI
|
G-AUXG 14 KVLA.UI
|
G-AUXG 18 KVLA.UI
|
G-AUXG 22 KVLA.UI
|
G-AUXG 24 KVLA.UI
|
|
Référence
|
730066
|
730067
|
730068
|
730069
|
730070
|
730071
|
|

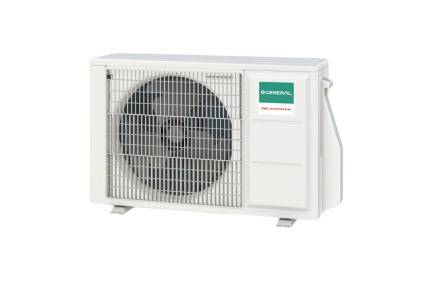

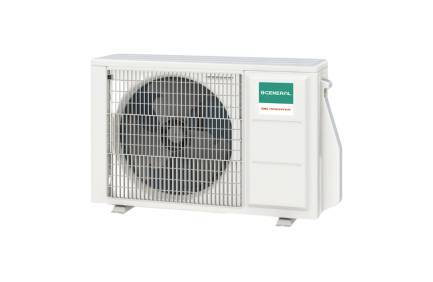

Libellé U. EXT.
|
G-AOHG 9 KATA.UE
|
G-AOHG 12 KATA.UE
|
G-AOHG 14 KATA.UE
|
G-AOHG 18 KATA.UE
|
G-AOHG 22 KATA.UE
|
G-AOHG 24 KATA.UE
|
|
Référence U. EXT.
|
723355
|
723356
|
723357
|
723358
|
723359
|
723360
|
|
Catégorie DESP
|
1
|
1
|
1
|
1
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 | 6 | 6.8 |
Puissance
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
|---|---|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
2500 W (900 / 3200)
|
3500 W (900 / 4400)
|
4300 W (900 / 5400)
|
5200 W (900 / 5900)
|
6000 W (900 / 6700)
|
6800 W (900 / 8000)
|
|
P. calo. nominale (min. / max.)
|
3200 W (900 / 4700)
|
4100 W (900 / 5700)
|
5000 W (900 / 6500)
|
6000 W (900 / 7500)
|
7000 W (900 / 8000)
|
7500 W (900 / 9100)
|
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
Performance
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3,68 / 6,20
|
3,21 / 6,10
|
3,14 / 6,10
|
3,08 / 6,10
|
3,08 / 6,10
|
3,01 / 5,90
|
|
COP / SCOP / ηs,c
|
3,64 / 4,00
|
3,50 / 4,00
|
3,52 / 4,00
|
3,49 / 3,90
|
3,50 / 3,90
|
3,61 / 3,80
|
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
Classification ERP
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
|---|---|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A+
|
A+
|
A+
|
A+
|
A+
|
A+
|
|
Classe énergétique (froid)
|
A++
|
A++
|
A++
|
A++
|
A++
|
A++
|
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
Caractéristiques techniques
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
|---|---|---|---|---|---|---|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
27 / 33 dB(A)
|
27 / 37 dB(A)
|
27 / 38 dB(A)
|
26 / 38 dB(A)
|
30 / 44 dB(A)
|
30 / 49 dB(A)
|
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
Liaisons frigorifiques
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
|---|---|---|---|---|---|---|
|
Long. standard
|
15 m
|
15 m
|
15 m
|
20 m
|
20 m
|
20 m
|
|
Long. min. / max.
|
5 / 20 m
|
5 / 25 m
|
5 / 25 m
|
5 / 30 m
|
5 / 30 m
|
5 / 30 m
|
|
Dénivelé max.
|
15 m
|
20 m
|
20 m
|
20 m
|
25 m
|
25 m
|
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
Dimensions
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
|---|---|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
245 x 570 x 570 mm
|
245 x 570 x 570 mm
|
245 x 570 x 570 mm
|
245 x 570 x 570 mm
|
245 x 570 x 570 mm
|
245 x 570 x 570 mm
|
|
Dimensions U.Ext. (H x L x P)
|
541 x 663 x 290 mm
|
541 x 663 x 290 mm
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
632 x 799 x 290 mm
|
632 x 799 x 290 mm
|
| Libellé | G-AUXG 9 KVLA.UI | G-AUXG 12 KVLA.UI | G-AUXG 14 KVLA.UI | G-AUXG 18 KVLA.UI | G-AUXG 22 KVLA.UI | G-AUXG 24 KVLA.UI |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
De série
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Diffusion d'air
|
Balayage vertical automatique des volets de soufflage
|
De série
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

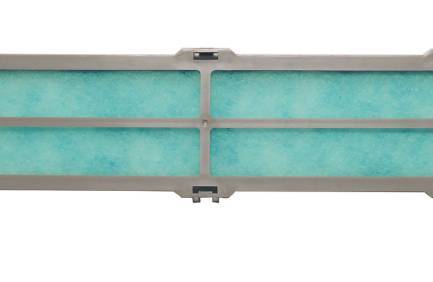

Filtre purificateur
|
En option
|
Programmation
|
Programmateur on/off
|
De série
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur hebdomadaire avec double plage horaire
|
En option
|
|
Programmateur mode nuit (mode sommeil)
|
De série
|
Air Neuf
|

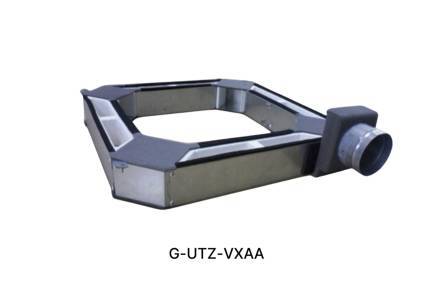

Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
De série
|
Documentation
| Nom du document | ||
|---|---|---|
|
AUXG09KVLA-KATA_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
AUXG12KVLA-KATA_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
AUXG14KVLA-KATA_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
AUXG18KVLA-KATA_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 51KB |
||
|
AUXG22KVLA-KATA_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 51KB |
||
|
AUXG24KVLA-KATA_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 63.6KB |
||
|
Fiche ERP_SERIE KVLA ESSENTIEL_TAILLE 12_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KVLA ESSENTIEL_TAILLE 14_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KVLA ESSENTIEL_TAILLE 18_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KVLA ESSENTIEL_TAILLE 22_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KVLA ESSENTIEL_TAILLE 24_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche produit_SÉRIE KVLA ESSENTIEL_GENERAL.pdf
Fiche produit | PDF - 1.6MB |
||
|
Notice installation UI_SERIE KVLA_TAILLE_09-12-14-18-24_GENERAL
Notice d’installation | PDF - 1.4MB |
||
|
Notice installation_UE KATA_TAILLE_9-24_GENERAL
Notice d’installation | PDF - 1.4MB |
||
|
Notice utilisation_SERIE KVLA_TAILLES_9-12-14-18-22-24_GENERAL
Notice d’utilisation | PDF - 1.2MB |
||
|
Schéma technique_KVLA essentiel_GENERAL.pdf
Schéma technique | PDF - 349.5KB |
||
