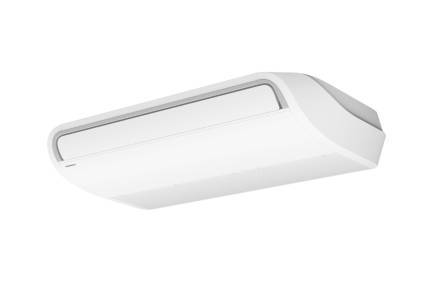

Série KRTA Grandes puissance
Plafonniers
Sélectionner le niveau de gamme souhaité :
Description et avantages
La série KRTA Grandes puissances Essentiel offre flexibilité, confort, et une installation et maintenance facilitées.
Cette série offre une grande flexibilité d'installation grâce à deux modes de fixation :
- directement au faux plafond
- ou sur un support, offrant ainsi plusieurs configurations possibles.
De plus, l'accès aux condensats et au câblage est simplifié grâce à une large ouverture latérale. La face avant peut être ouverte sans démonter l'unité intérieure, ce qui permet des interventions rapides.
Avec des longueurs standards de liaisons frigorifiques, des longueurs maximums, et un dénivelé maximal allant jusqu’à 30m, cette série est adaptée aux projets les plus exigeants.
Pour finir, ces plafonniers offrent un confort thermique optimal avec une capacité de chauffage jusqu'à -15°C ext. en mode chaud et -10°C ext. en mode froid.
Caractéristiques
-
Fluide R32
-
Monophasé / Triphasé
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 8.5 | 9.5 | 12.1 | 9.5 | 12.1 |
|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
|
Libellé
|
G-ABHG 30 KRTA.UI
|
G-ABHG 36 KRTA.UI
|
G-ABHG 45 KRTA.UI
|
G-ABHG 36 KRTA.UI
|
G-ABHG 45 KRTA.UI
|
|
Référence
|
700134
|
700135
|
700136
|
700135
|
700136
|
|
Libellé U. EXT.
|

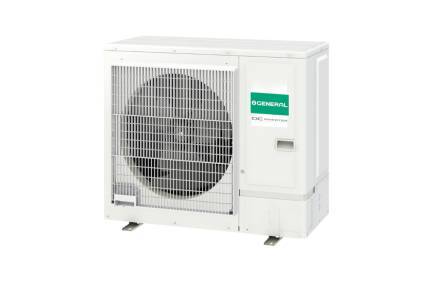

G-AOHG 30 KATA.UE
|
G-AOHG 36 KATA.UE
|

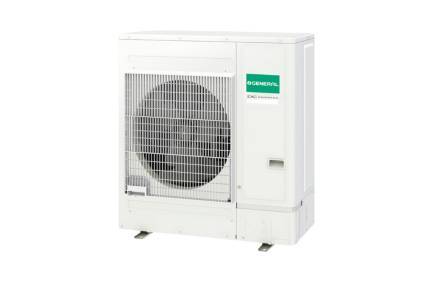

G-AOHG 45 KATA.UE
|
G-AOHG 36 KQTA.UE
|
G-AOHG 45 KQTA.UE
|
|
Référence U. EXT.
|
723361
|
723362
|
723363
|
723327
|
723328
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 8.5 | 9.5 | 12.1 | 9.5 | 12.1 |
Puissance
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
|---|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
8500 W (2800 / 10000)
|
9500 W (2800 / 11200)
|
12100 W (4000 / 13500)
|
9500 W (2800 / 11200)
|
12100 W (4000 / 13500)
|
|
P. calo. nominale (min. / max.)
|
10000 W (2700 / 11200)
|
10800 W (2700 / 12700)
|
10800 W (4200 / 16200)
|
10800 W (2700 / 12700)
|
10800 W (4200 / 16200)
|
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
Performance
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3,06 / 5,80
|
3,04 / 5,60
|
2,50 / 6,25 / 247 %
|
3,04 / 5,60
|
2,50 / 5,20 / 205 %
|
|
COP / SCOP / ηs,c
|
3,50 / 3,90
|
3,56 / 3,90
|
3,23 / 4,05 / 159 %
|
3,56 / 3,90
|
3,23 / 3,80 / 149 %
|
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
Classification ERP
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
|---|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A
|
A
|
-
|
A
|
-
|
|
Classe énergétique (froid)
|
A+
|
A+
|
-
|
A+
|
-
|
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
Caractéristiques techniques
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
|---|---|---|---|---|---|
|
Pression acoustique à 1m (U. Int.) PV / GV (froid)
|
32 / 45 dB(A)
|
32 / 44 dB(A)
|
31 / 45 dB(A)
|
32 / 44 dB(A)
|
31 / 45 dB(A)
|
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
Liaisons frigorifiques
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
|---|---|---|---|---|---|
|
Long. standard
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
|
Long. min. / max.
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
|
Dénivelé max.
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
Dimensions
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
|---|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
235 x 1390 x 705 mm
|
235 x 1700 x 705 mm
|
235 x 1700 x 705 mm
|
235 x 1700 x 705 mm
|
235 x 1700 x 705 mm
|
|
Dimensions U.Ext. (H x L x P)
|
788 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
| Libellé | G-ABHG 30 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI | G-ABHG 36 KRTA.UI | G-ABHG 45 KRTA.UI |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
En option
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Diffusion d'air
|
Balayage vertical automatique des volets de soufflage
|
De série
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
Programmation
|
Programmateur on/off
|
En option
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur mode nuit (mode sommeil)
|
En option
|
Air Neuf
|
Apport d'air neuf par gaine
|
De série
|
|
Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
En option
|
Documentation
| Nom du document | ||
|---|---|---|
|
Etiquette énergétique_SERIE KRTA GP ESSENTIEL_TRI_TAILLE_36_GENERAL.pdf
Etiquette énergétique | PDF - 50.8KB |
||
|
Fiche ERP_SERIE KRTA GP ESSENTIEL_MONO_TAILLE 36_GENERAL.pdf
Fiche ERP | PDF - 56.6KB |
||
|
Fiche ERP_SERIE KRTA GP ESSENTIEL_TRI_TAILLE 36_GENERAL.pdf
Fiche ERP | PDF - 56.6KB |
||
|
Fiche produit_SERIE KRTA GP ESSENTIEL_GENERAL.pdf
Fiche produit | PDF - 1.3MB |
||
|
Notice installation G-ABHG 18-22-24-30-36-45-54 KRTA
Notice d’installation | PDF - 9.9MB |
||
|
Notice installation_UE KATA_TAILLE_30-54_UE KQTA_36-54_GENERAL
Notice d’installation | PDF - 5.2MB |
||
|
Notice utilisation_SERIE KRTA GP ESSENTIEL_GENERAL.pdf
Notice d’utilisation | PDF - 1.7MB |
||
|
Schéma technique_KRTA GP essentiel_GENERAL.pdf
Schéma technique | PDF - 336.8KB |
||
