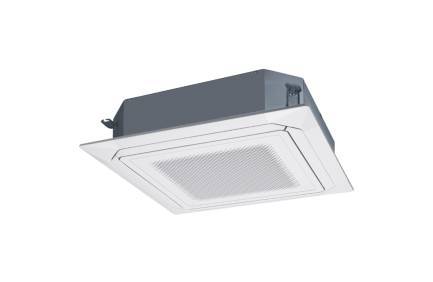

Série KRLB
Cassettes
Sélectionner le niveau de gamme souhaité :
Description et avantages
La série KRLB Essentiel offre performances, confort, design, et économies d’énergie.
Avec des options en monophasé et triphasé, des longueurs standards de liaisons frigorifiques, des longueurs maximums et un dénivelé maximal de 30 m (selon modèle), l’installation est facilitée.
Cette série offre des performances énergétiques optimales : SEER jusqu'à 6,20 et SCOP jusqu'à 4,10 (selon modèle).

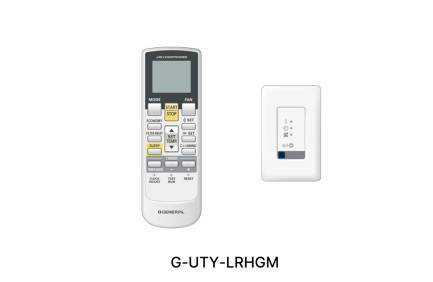

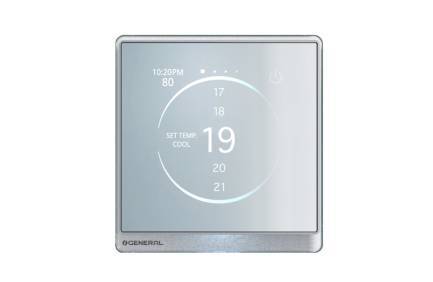

Equipée d’un détecteur de présence, celui-ci permet d’ajuster la diffusion de l’air selon l’occupation de la pièce : diffusion réduite en cas d’absence, et reprise selon les paramètres précédemment définis (uniquement avec la télécommande filaire tactile conseillée, et en option pour la façade blanche).

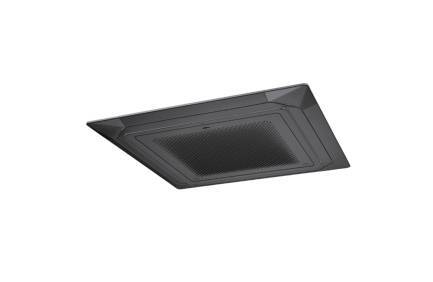

Sans oublier, que ces cassettes KRLB peuvent être équipées d’une façade blanche ou noire pour s’adapter au mieux à l’environnement de vos clients.
Pour finir, la série KRLB offre un confort thermique optimal avec une capacité de chauffage jusqu'à -15°C ext. en mode chaud comme en mode froid.
Caractéristiques
-
Fluide R32
-
Monophasé / Triphasé
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 5.2 | 6 | 6.8 | 8.5 | 9.5 | 12.1 | 13.4 | 9.5 | 12.1 | 13.4 |
|---|---|---|---|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
Triphasée
|
|
Libellé
|
G-AUXG 18 KRLB.UI
|
G-AUXG 22 KRLB.UI
|
G-AUXG 24 KRLB.UI
|
G-AUXG 30 KRLB.UI
|
G-AUXG 36 KRLB.UI
|
G-AUXG 45 KRLB.UI
|
G-AUXG 54 KRLB.UI
|
G-AUXG 36 KRLB.UI
|
G-AUXG 45 KRLB.UI
|
G-AUXG 54 KRLB.UI
|
|
Référence
|
730072
|
730073
|
730074
|
730075
|
730076
|
730077
|
730078
|
730076
|
730077
|
730078
|
|

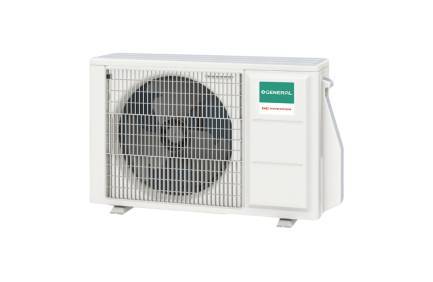

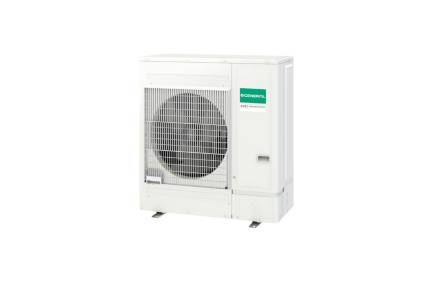

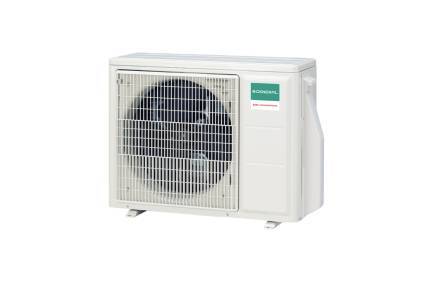

Libellé U. EXT.
|
G-AOHG 18 KATA.UE
|
G-AOHG 22 KATA.UE
|
G-AOHG 24 KATA.UE
|
G-AOHG 30 KATA.UE
|
G-AOHG 36 KATA.UE
|
G-AOHG 45 KATA.UE
|
G-AOHG 54 KATA.UE
|
G-AOHG 36 KQTA.UE
|
G-AOHG 45 KQTA.UE
|
7233290
|
|
Référence U. EXT.
|
723358
|
723359
|
723360
|
723361
|
723362
|
723363
|
723364
|
723327
|
723328
|
7233290
|
|
Catégorie DESP
|
1
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
7233290
|
| Puissance frigorifique nominale (kW) | 5.2 | 6 | 6.8 | 8.5 | 9.5 | 12.1 | 13.4 | 9.5 | 12.1 | 13.4 |
Puissance
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
|---|---|---|---|---|---|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
5200 W (900 / 5400)
|
6000 W (900 / 6300)
|
6800 W (900 / 7400)
|
8500 W (2800 / 9600)
|
9500 W (2800 / 10600)
|
12100 W (4500 / 14000)
|
13400 W (4000 / 14500)
|
9500 W (2800 / 10600)
|
12100 W (4500 / 14000)
|
13400 W (4000 / 14500)
|
|
P. calo. nominale (min. / max.)
|
6000 W (900 / 6300)
|
7000 W (900 / 7400)
|
7500 W (900 / 8600)
|
10000 W (2700 / 10800)
|
10800 W (2700 / 12500)
|
13500 W (4200 / 16200)
|
15500 W (4700 / 16400)
|
10800 W (2700 / 12500)
|
13500 W (4200 / 16200)
|
15500 W (4700 / 16400)
|
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
Performance
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
|---|---|---|---|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3,25 / 6,20
|
3,24 / 6,20
|
3,21 / 6,10
|
3,32 / 6,10
|
3,10 / 6,10
|
2,80 / 5,40 / 213 %
|
2,75 / 6,00 / 237 %
|
3,10 / 6,10
|
2,80 / 6,10 / 241 %
|
2,75 / 6,10 / 241 %
|
|
COP / SCOP / ηs,c
|
3,61 / 4,10
|
3;63 / 4,10
|
3,81 / 4,00
|
3,79 / 4,00
|
4,19 / 4,00
|
3,58 / 3,50 / 137 %
|
3,19 / 3,50 / 137 %
|
4,19 / 4,00
|
3,58 / 4,00 / 157 %
|
3,19 / 4,00 / 157 %
|
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
Classification ERP
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
|---|---|---|---|---|---|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A+
|
A+
|
A+
|
A+
|
A+
|
-
|
-
|
A+
|
-
|
-
|
|
Classe énergétique (froid)
|
A++
|
A++
|
A++
|
A++
|
A++
|
-
|
-
|
A++
|
-
|
-
|
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
Caractéristiques techniques
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
|---|---|---|---|---|---|---|---|---|---|---|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
28 / 33 dB(A)
|
28 / 33 dB(A)
|
29 / 35 dB(A)
|
33 / 40 dB(A)
|
34 / 33 dB(A)
|
35 / 46 dB(A)
|
36 / 47 dB(A)
|
34 / 33 dB(A)
|
35 / 46 dB(A)
|
36 / 47 dB(A)
|
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
Liaisons frigorifiques
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
|---|---|---|---|---|---|---|---|---|---|---|
|
Long. standard
|
20 m
|
20 m
|
20 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
|
Long. min. / max.
|
5 / 30 m
|
5 / 30 m
|
5 / 30 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
|
Dénivelé max.
|
20 m
|
25 m
|
25 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
Dimensions
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
246 x 840 x 840 mm
|
246 x 840 x 840 mm
|
246 x 840 x 840 mm
|
288 x 840 x 840 mm
|
288 x 840 x 840 mm
|
288 x 840 x 840 mm
|
288 x 840 x 840 mm
|
288 x 840 x 840 mm
|
288 x 840 x 840 mm
|
288 x 840 x 840 mm
|
|
Dimensions U.Ext. (H x L x P)
|
542 x 799 x 290 mm
|
632 x 799 x 290 mm
|
632 x 799 x 290 mm
|
788 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
998 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
7233290 x 7233290 x 7233290 mm
|
| Libellé | G-AUXG 18 KRLB.UI | G-AUXG 22 KRLB.UI | G-AUXG 24 KRLB.UI | G-AUXG 30 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI | G-AUXG 36 KRLB.UI | G-AUXG 45 KRLB.UI | G-AUXG 54 KRLB.UI |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
En option
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Réglage automatique après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Diffusion d'air
|
Balayage vertical automatique des volets de soufflage
|
De série
|
|
Réglage indépendant des volets
|
De série ➀
|
Economies d'énergie
|
Détecteur de présence
|
En option ➁
|
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

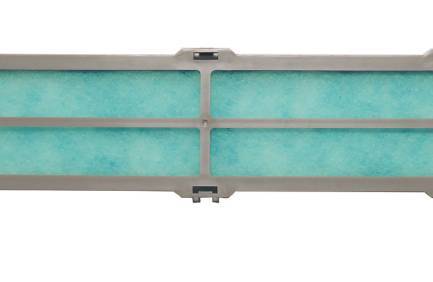

Filtre purificateur
|
En option
|
Programmation
|
Programmateur on/off
|
En option
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur mode nuit (mode sommeil)
|
En option
|
Unité extérieure
|
Mode silence de l'UE
|
En option (45,54)
|
|
Traitement Blue Fin de l'unité extérieure : traitement anti-corrosion
|
De série (30,36,45,54)
|
Air Neuf
|

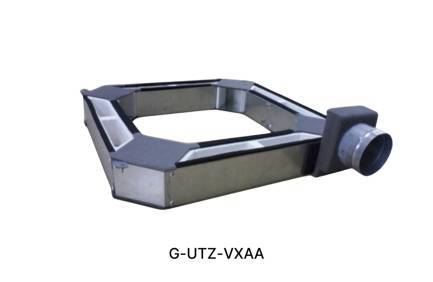

Apport d'air neuf par gaine
|
De série
|
|
Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
De série
|
Documentation
| Nom du document | ||
|---|---|---|
|
Etiquette énergétique_SERIE KRLB ESSENTIEL_MONO_TAILLE_36_GENERAL.pdf
Etiquette énergétique | PDF - 47.4KB |
||
|
Etiquette énergétique_SERIE KRLB ESSENTIEL_TAILLE_18_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_SERIE KRLB ESSENTIEL_TAILLE_22_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_SERIE KRLB ESSENTIEL_TAILLE_24_GENERAL.pdf
Etiquette énergétique | PDF - 47.4KB |
||
|
Etiquette énergétique_SERIE KRLB ESSENTIEL_TAILLE_30_GENERAL.pdf
Etiquette énergétique | PDF - 47.4KB |
||
|
Etiquette énergétique_SERIE KRLB ESSENTIEL_TRI_TAILLE_36_GENERAL.pdf
Etiquette énergétique | PDF - 47.4KB |
||
|
Fiche ERP_SERIE KRLB ESSENTIEL_MONO_TAILLE_18_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KRLB ESSENTIEL_MONO_TAILLE_22_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KRLB ESSENTIEL_MONO_TAILLE_24_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KRLB ESSENTIEL_MONO_TAILLE_30_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KRLB ESSENTIEL_MONO_TAILLE_36_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche ERP_SERIE KRLB ESSENTIEL_TRI_TAILLE_36_GENERAL.pdf
Fiche ERP | PDF - 56.7KB |
||
|
Fiche produit_cassettes_R32_Série KRLB-essentiel_GENERAL_2022.pdf
Fiche produit | PDF - 4MB |
||
|
Notice installation_UE KATA_TAILLE_30-54_UE KQTA_36-54_GENERAL
Notice d’installation | PDF - 5.2MB |
||
|
Notice installation_UE KATA_TAILLE_9-24_GENERAL
Notice d’installation | PDF - 1.4MB |
||
|
Notice utilisation_SERIE KRLB_ESSENTIEL_GENERAL.pdf
Notice d’utilisation | PDF - 3.6MB |
||
|
Schéma technique KRLB essentiel_GENERAL.pdf
Schéma technique | PDF - 297.8KB |
||
| Nom du document |
