Série KHTB
Gainables
Description et avantages
La série KHTB offre polyvalence, confort, compacité et performances, adaptées à divers chantiers.
La puissance 13.4 kW en monophasé et triphasé, vient compléter les séries.
Elle convient à une grande variété de configurations, avec des options en monophasé et triphasé, des longueurs de liaisons frigorifiques allant jusqu'à 50 m et un dénivelé maximal de 30 m, l’installation et la maintenance sont facilitées.

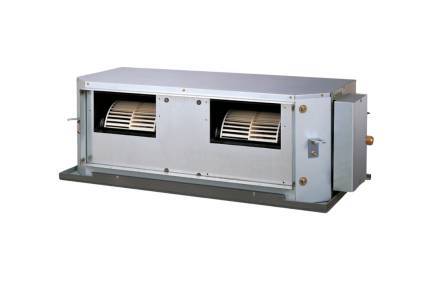

Les gainables KHTB haute pression sont compacts pour une manipulation facile.
Caractéristiques
-
Fluide R32
-
Monophasé / Triphasé
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 12.1 | 13.4 | 12.1 | 13.4 |
|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
|
Libellé
|
G-ARXG 45 KHTB.UI
|
G-ARXG 54 KHTB.UI
|
G-ARXG 45 KHTB.UI
|
G-ARXG 54 KHTB.UI
|
|
Référence
|
730240
|
730241
|
730240
|
730241
|
|

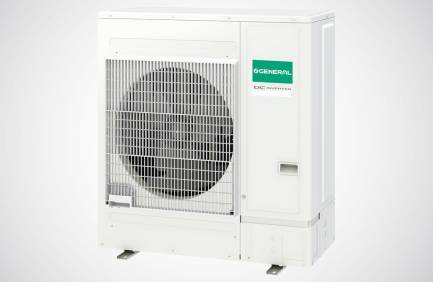

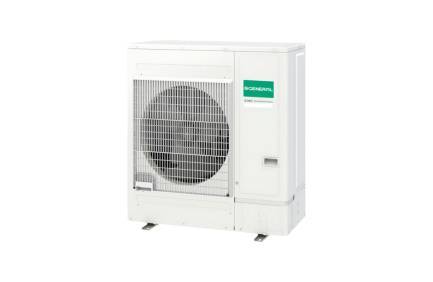

Libellé U. EXT.
|
G-AOHG 45 KBTB.UE
|
G-AOHG 54 KBTB.UE
|
G-AOHG 45 KRTA.UE
|
G-AOHG 54 KRTA.UE
|
|
Référence U. EXT.
|
723284
|
723285
|
723366
|
723367
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 12.1 | 13.4 | 12.1 | 13.4 |
Puissance
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
12100 W (4000 / 14000)
|
13400 W (5000 / 14500)
|
12100 W (4000 / 14000)
|
13400 W (5000 / 14500)
|
|
P. calo. nominale (min. / max.)
|
13500 W (5000 / 16200)
|
15500 W (5500 / 18000)
|
13500 W (5000 / 16200)
|
15500 W (5500 / 18000)
|
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
Performance
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
|---|---|---|---|---|
|
EER / SEER / ηs,c
|
2,91 / 5,14 / 202 %
|
2,81 / 5,10 / 201 %
|
2,91 / 5,14 / 202 %
|
2,81 / 5,10 / 155 %
|
|
COP / SCOP / ηs,c
|
4,79 / 4 / 157 %
|
4,76 / 3,96 / 155 %
|
4,79 / 4 / 157 %
|
4,76 / 3,96 / 155 %
|
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
Classification ERP
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
|---|---|---|---|---|
|
Classe énergétique (chaud)
|
-
|
-
|
-
|
-
|
|
Classe énergétique (froid)
|
-
|
-
|
-
|
-
|
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
Caractéristiques techniques
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
|---|---|---|---|---|
|
Pression dispo.
|
250 Pa
|
250 Pa
|
250 Pa
|
250 Pa
|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
40 / 47 dB(A)
|
40 / 47 dB(A)
|
40 / 47 dB(A)
|
40 / 47 dB(A)
|
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
Liaisons frigorifiques
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
|---|---|---|---|---|
|
Long. standard
|
30 m
|
30 m
|
30 m
|
30 m
|
|
Long. min. / max.
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
|
Dénivelé max.
|
30 m
|
30 m
|
30 m
|
30 m
|
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
Dimensions
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
500 x 1050 x 400 mm
|
400 x 1050 x 500 mm
|
500 x 1050 x 400 mm
|
400 x 1050 x 500 mm
|
|
Dimensions U.Ext. (H x L x P)
|
998 x 940 x 320 mm
|
998 x 940 x 320 mm
|
998 x 940 x 320 mm
|
998 x 940 x 320 mm
|
| Libellé | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI | G-ARXG 45 KHTB.UI | G-ARXG 54 KHTB.UI |
Fonctionnalités
Confort
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|

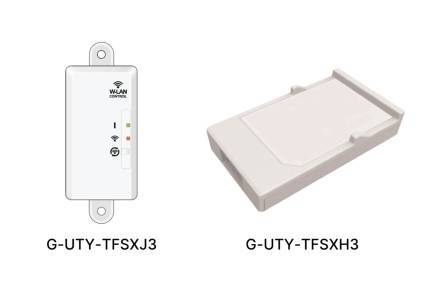

Contrôle via Wi-Fi
|
En option
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

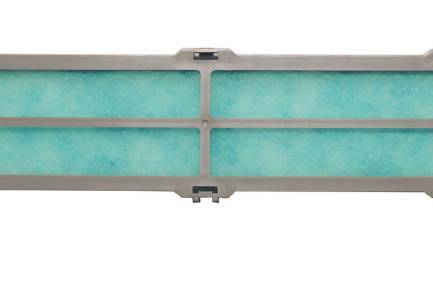

Filtre purificateur
|
En option
|
Programmation
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur hebdomadaire avec double plage horaire
|
De série
|
Unité extérieure
|
Mode silence de l'UE
|
En option
|
|
Traitement Blue Fin de l'unité extérieure : traitement anti-corrosion
|
De série
|
Air Neuf
|
Apport d'air neuf par unité intérieure
|
En option
|
Technologie
|
Technologie I-PAM : réduction des pertes d'énergie
|
De série
|
