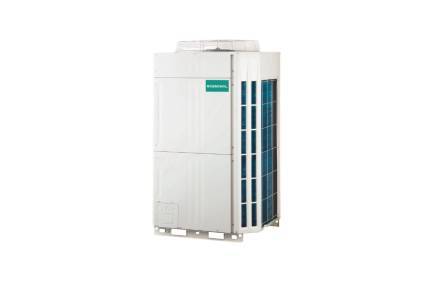

Série Power 4R
Unités extérieures VRF
Description et avantages
Le Power 4R est une solution de récupération d'énergie pour les applications grand tertiaire.
Le Power 4R permet une grande capacité de raccordement allant de 25 % à 150 % de la puissance nominale raccordable et jusqu'à 34 unités intérieures raccordables sur un même circuit frigorifique (selon modèle). Sans oublier, qu’un panachage d’unités intérieures est disponible parmi 64 modèles allant de 1.1 à 28 kW.
Grâce à son ventilateur de large diamètre et son moteur triphasé à courant continu, le Power 4R dispose d’une pression statique disponible de 80 Pa. Cela permet son installation dans un local afin de préserver l’esthétique extérieure.
Les groupes extérieurs modulaires de cette série disposent d’un nouveau système intelligent de gestion des cycles de dégivrage pour garantir un confort continu dans le bâtiment.
Avec une plage de fonctionnement jusqu’à -10°C ext. en mode chaud, -20°C ext. en mode froid et -10°C ext. en mode froid et chaud, c’est une solution offrant un confort toutes saisons.
Caractéristiques
-
Fluide R410A
-
Prime éco
énergie
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 22.4 | 28 | 33.5 | 40 | 45 |
|---|---|---|---|---|---|
|
Libellé
|
G-AJH 72 GALDH
|
G-AJH 90 GALDH
|
G-AJH 108 GALDH
|
G-AJH 126 GALDH
|
G-AJH 144 GALDH
|
|
Référence
|
760422
|
760423
|
760424
|
760425
|
760426
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 22.4 | 28 | 33.5 | 40 | 45 |
Performance
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3.57 / 7.15 / 283 %
|
2.93 / 6.69 / 265 %
|
2.81 / 6.70 / 265 %
|
3.03 / 6.87 / 272 %
|
2.69 / 6.33 / 250 %
|
|
COP / SCOP / ηs,c
|
4.17 / 3.58 / 140 %
|
3.79 / 3.60 / 141 %
|
3.65 / 3.65 / 143 %
|
3.70 / 3.99 / 157 %
|
3.55 / 4.07 / 160 %
|
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
Caractéristiques techniques
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
|---|---|---|---|---|---|
|
Pression dispo.
|
80 Pa
|
80 Pa
|
80 Pa
|
80 Pa
|
80 Pa
|
|
Pression acoustique U. Ext. (froid / chaud)
|
56 / 58 dB(A)
|
58 / 59 dB(A)
|
59 / 63 dB(A)
|
60 / 62 dB(A)
|
61 / 63 dB(A)
|
|
Nombre maximum d'UI raccordables
|
17
|
21
|
26
|
30
|
34
|
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
Liaisons frigorifiques
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
|---|---|---|---|---|---|
|
Long. min. / max.
|
- / 165 m
|
- / 165 m
|
- / 165 m
|
- / 165 m
|
- / 165 m
|
|
Dénivelé max.
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
Dimensions
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
1690 x 930 x 765 mm
|
1690 x 930 x 765 mm
|
1690 x 930 x 765 mm
|
1690 x 1240 x 765 mm
|
1690 x 1240 x 765 mm
|
| Libellé | G-AJH 72 GALDH | G-AJH 90 GALDH | G-AJH 108 GALDH | G-AJH 126 GALDH | G-AJH 144 GALDH |
