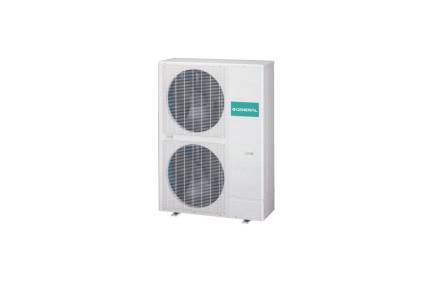

Série Micro 4
Unités extérieures VRF
Description et avantages
Le Micro 4 est une solution idéale pour les applications exigeantes en petit tertiaire.
Le Micro 4 permet une grande capacité de raccordement : 150 % de la puissance nominale raccordable et jusqu'à 14 unités intérieures raccordables sur un circuit frigorifique (selon modèle). Sans oublier, qu’un panachage d’unités intérieures est possible parmi 75 modèles allant de 1.1 à 14 kW.
Avec sa pression statique disponible de 30Pa, l’intégration du Micro 4 derrière une grille est facilitée.
Avec une plage de fonctionnement jusqu’à -20°C ext. en mode chaud et -5°C ext. en mode froid, c’est une solution fonctionnant dans les conditions de températures les plus extrêmes.
Caractéristiques
-
Fluide R410A
-
Prime éco
énergie
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 12.1 | 12.1 | 14 | 14 | 15.5 | 15.5 |
|---|---|---|---|---|---|---|
|
Libellé
|
G-AJH 40 LELDH
|
G-AJH 40 LBLDH
|
G-AJH 45 LBLDH
|
G-AJH 45 LELDH
|
G-AJH 54 LELDH
|
G-AJH 54 LBLDH
|
|
Référence
|
760419
|
760416
|
760417
|
760420
|
760421
|
760418
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 12.1 | 12.1 | 14 | 14 | 15.5 | 15.5 |
Performance
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
3.51 / 6.52 / 258 %
|
3.51 / 6.52 / 258 %
|
3.37 / 6.43 / 254 %
|
3.37 / 6.43 / 254 %
|
3.12 / 6.14 / 243 %
|
3.12 / 6.14 / 243 %
|
|
COP / SCOP / ηs,c
|
3.85 / 3.58 / 140 %
|
3.85 / 3.58 / 140 %
|
3.88 / 3.89 / 153 %
|
3.88 / 3.89 / 153 %
|
3.71 / 3.85 / 151 %
|
3.71 / 3.85 / 151 %
|
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
Caractéristiques techniques
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
|---|---|---|---|---|---|---|
|
Pression dispo.
|
30 Pa
|
30 Pa
|
30 Pa
|
30 Pa
|
30 Pa
|
30 Pa
|
|
Pression acoustique U. Ext. (froid / chaud)
|
50 / 52 dB(A)
|
50 / 52 dB(A)
|
52 / 55 dB(A)
|
52 / 55 dB(A)
|
53 / 56 dB(A)
|
53 / 56 dB(A)
|
|
Nombre maximum d'UI raccordables
|
11
|
11
|
12
|
12
|
14
|
14
|
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
Liaisons frigorifiques
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
|---|---|---|---|---|---|---|
|
Long. min. / max.
|
- / 180 m
|
- / 180 m
|
- / 180 m
|
- / 180 m
|
- / 180 m
|
- / 180 m
|
|
Dénivelé max.
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
50 / 40 m
|
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
Dimensions
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
1334 x 970 x 370 mm
|
1334 x 970 x 370 mm
|
1334 x 970 x 370 mm
|
1334 x 970 x 370 mm
|
1334 x 970 x 370 mm
|
1334 x 970 x 370 mm
|
| Libellé | G-AJH 40 LELDH | G-AJH 40 LBLDH | G-AJH 45 LBLDH | G-AJH 45 LELDH | G-AJH 54 LELDH | G-AJH 54 LBLDH |
