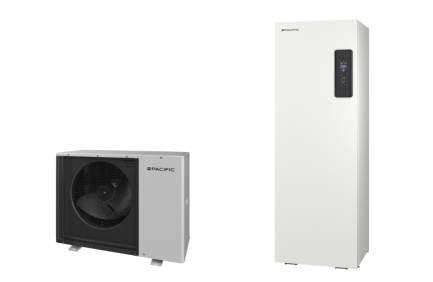

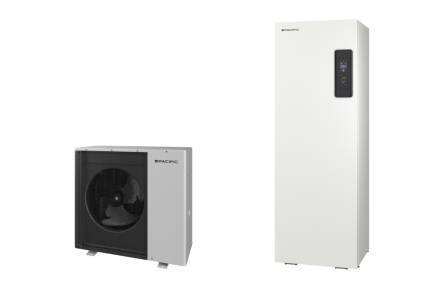

Série H-MAX +
Monobloc
Description et avantages
Jusqu'à épuisement des stocks : arrêt de la gamme !
La série H-MAX + offre robustesse, esthétisme et confort acoustique pour vos chantiers de rénovation.
Elle est facile à installer grâce à notre système SMART PROTECT regroupant, de série, tous les éléments indispensables au bon fonctionnement de la machine : ballon tampon, bouteille de découplage, filtre, circulateur, vanne de vidange, appoint électrique et vase d’expansion.
L’affichage sur l’IHM d’un historique de fonctionnement et d’erreurs relevées, facilite l’entretien.
La H-MAX + offre aussi un confort acoustique avec un faible niveau sonore de 30 dB(A) (selon modèle).
Un mode éco et un mode confort sont présents pour réduire les consommations en garantissant la disponibilité ECS grâce à un débitmètre intégré.

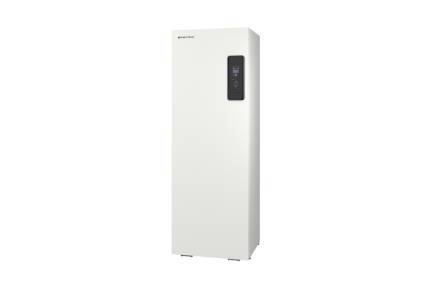

Les unités intérieures H-MAX + sont compactes avec une hauteur réduite et une empreinte au sol optimisée.
Caractéristiques
-
Fluide R32
-
Keymark
-
Monophasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance calorifique nominale (kW) | 6 | 8 | 11 |
|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|
H-MAX + - TAILLE 6
|
H-MAX + - TAILLE 8
|
H-MAX + - TAILLE 11
|
|
Référence
|
527024
|
527025
|
527026
|
| Puissance calorifique nominale (kW) | 6 | 8 | 11 |
Puissance
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
|---|---|---|---|
|
Puissance calorifique nominale (kW)
|
6
|
8
|
11
|
|
+7°C / +35°C - Capacité calorifique
|
5.00 kW
|
8.00 kW
|
10.00 kW
|
|
-7°C / +35°C - Capacité calorifique
|
5.10 kW
|
8.18 kW
|
9.53 kW
|
|
-7°C / +35°C - Puissance absorbée
|
1.75 kW
|
2.70 kW
|
3.23 kW
|
|
+7°C / +55°C - Capacité calorifique
|
5.00 kW
|
8.00 kW
|
10.00 kW
|
|
-7°C / +55°C - Capacité calorifique
|
4.80 kW
|
7.50 kW
|
8.50 kW
|
|
Puissance appoint électrique chauffage
|
3 kW
|
3 kW
|
3 kW
|
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
Performance
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
|---|---|---|---|
|
35°C / 55°C SCOP
|
4.79 / 3.39
|
4.94 / 3.54
|
4.94 / 3.60
|
|
+7°C / +35°C - COP
|
4.99
|
5.08
|
4.70
|
|
-7°C / +35°C - COP
|
2.92
|
3.03
|
2.95
|
|
+7°C / +55°C - COP
|
2.91
|
3.05
|
2.94
|
|
-7°C / +55°C - COP
|
1.91
|
2.07
|
2.07
|
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
Classification ERP
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
|---|---|---|---|
|
35°C / 55°C Classe énergétique
|
A+++ / A++
|
A+++ / A++
|
A+++ / A++
|
|
Classe énergétique ECS
|
A+
|
A+
|
A+
|
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
Caractéristiques techniques
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
|---|---|---|---|
|
Pression acoustique à 5m - U. Int.
|
32 dB(A)
|
32 dB(A)
|
32 dB(A)
|
|
Usage
|
Chauffage et ECS
|
Chauffage et ECS
|
Chauffage et ECS
|
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
Dimensions
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
|---|---|---|---|
|

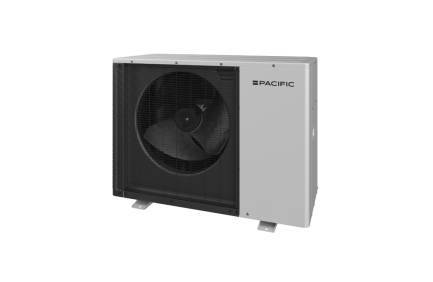

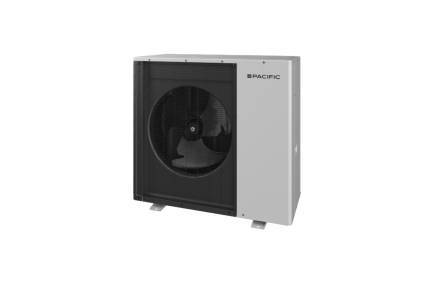

Dimensions module Ext. (H x L x P)
|
798 x 1 095 x 518 mm
|
1 008 x 1 095 x 518 mm
|
1 008 x 1 095 x 518 mm
|
|
Dimensions module Int. (H x L x P)
|
1 750 x 598 x 624 mm
|
1 750 x 598 x 624 mm
|
1 750 x 598 x 624 mm
|
| Libellé | H-MAX + - TAILLE 6 | H-MAX + - TAILLE 8 | H-MAX + - TAILLE 11 |
Documentation
| Nom du document | ||
|---|---|---|
|
Etiquette énergétique_H-MAX+_TAILLE 11_PACIFIC.pdf
Etiquette énergétique | PDF - 188.5KB |
||
|
Etiquette énergétique_H-MAX+_TAILLE 6_PACIFIC.pdf
Etiquette énergétique | PDF - 188.7KB |
||
|
Etiquette énergétique_H-MAX+_TAILLE 8_PACIFIC.pdf
Etiquette énergétique | PDF - 188.2KB |
||
|
Fiche ERP_Série H-MAX+_TAILLE 6_PACIFIC
Fiche ERP | PDF - 220.6KB |
||
|
Fiche ERP_Série H-MAX+_TAILLES 8-11_PACIFIC
Fiche ERP | PDF - 211.6KB |
||
|
Fiche produit_SERIE H-MAX +_TAILLES_6-8-11_PACIFIC
Fiche produit | PDF - 1.6MB |
||
|
Notice d'utilisation_Série H-MAX+_PACIFIC
Notice d’utilisation | PDF - 1.8MB |
||
|
Notice installation UI_Série H-MAX+_PACIFIC
Notice d’installation | PDF - 1.6MB |
||
|
Notice installation pièces détachées UI_Série H-MAX+_PACIFIC
Notice d’installation | PDF - 814.9KB |
||
|
Notice installation rapide UI_Série H-MAX+_PACIFIC
Notice d’installation | PDF - 1MB |
||
|
QR CODE_SERIE H-MAX (UE)_PACIFIC
QR Code | PDF - 38KB |
||
|
QR CODE_SERIE H-MAX +_PACIFIC
QR Code | PDF - 38KB |
||
|
Schéma technique_Série H-MAX +_PACIFIC.pdf
Schéma technique | PDF - 755.8KB |
||
