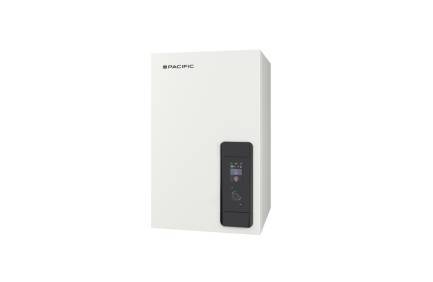

Série H-MAX
Monobloc
Description et avantages
La série H-MAX offre robustesse, esthétisme et confort acoustique pour vos chantiers de rénovation.
Elle est facile à installer grâce à notre système SMART PROTECT regroupant, de série, tous les éléments indispensables au bon fonctionnement de la machine : ballon tampon, bouteille de découplage, filtre, circulateur, vanne de vidange, appoint électrique et vase d’expansion.
L’affichage sur l’IHM d’un historique de fonctionnement et d’erreurs relevées, facilite l’entretien.
Elle possède également un bac de récupération des condensats intégré à l'unité extérieure pour une évacuation propre à l'arrière de la machine.
La série H-MAX offre aussi un confort acoustique avec un faible niveau sonore de 30 dB(A) (selon modèle).

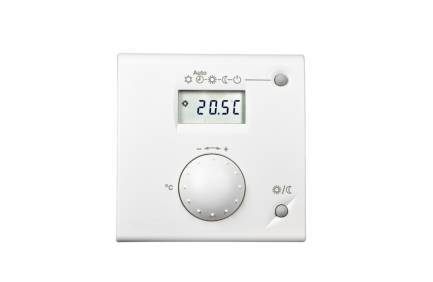

Pour finir, les nouveaux thermostats CONNECT 225 / 228 offrent plusieurs choix d'alimentation et de communication, avec une connectivité sans bridge et une solution de repli en tout filaire pour des cas complexes en rénovation.
Caractéristiques
-
Fluide R32
-
Keymark
-
Monophasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance calorifique nominale (kW) | 6 | 8 | 11 |
|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|

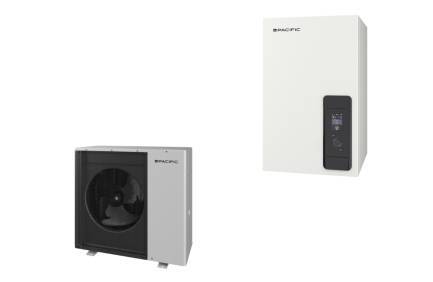

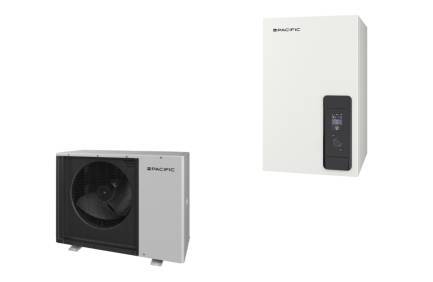

H-MAX - TAILLE 6
|
H-MAX - TAILLE 8
|
H-MAX - TAILLE 11
|
|
Référence
|
527021
|
527022
|
527023
|
| Puissance calorifique nominale (kW) | 6 | 8 | 11 |
Puissance
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
|---|---|---|---|
|
Puissance calorifique nominale (kW)
|
6
|
8
|
11
|
|
+7°C / +35°C - Capacité calorifique
|
5.00 kW
|
8.00 kW
|
10.00 kW
|
|
-7°C / +35°C - Capacité calorifique
|
5.10 kW
|
8.18 kW
|
9.53 kW
|
|
-7°C / +35°C - Puissance absorbée
|
1.75 kW
|
2.70 kW
|
3.23 kW
|
|
+7°C / +55°C - Capacité calorifique
|
5.00 kW
|
8.00 kW
|
10.00 kW
|
|
-7°C / +55°C - Capacité calorifique
|
4.80 kW
|
7.50 kW
|
8.50 kW
|
|
Puissance appoint électrique chauffage
|
3 kW
|
3 kW
|
3 kW
|
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
Performance
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
|---|---|---|---|
|
35°C / 55°C SCOP
|
4.79 / 3.39
|
4.94 / 3.54
|
4.94 / 3.60
|
|
+7°C / +35°C - COP
|
4.99
|
5.08
|
4.70
|
|
-7°C / +35°C - COP
|
2.92
|
3.03
|
2.95
|
|
+7°C / +55°C - COP
|
2.91
|
3.05
|
2.94
|
|
-7°C / +55°C - COP
|
1.91
|
2.07
|
2.07
|
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
Classification ERP
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
|---|---|---|---|
|
35°C / 55°C Classe énergétique
|
A+++ / A++
|
A+++ / A++
|
A+++ / A++
|
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
Caractéristiques techniques
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
|---|---|---|---|
|
Pression acoustique à 5m - U. Int.
|
32 dB(A)
|
32 dB(A)
|
32 dB(A)
|
|
Usage
|
Chauffage
|
Chauffage
|
Chauffage
|
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
Dimensions
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
|---|---|---|---|
|

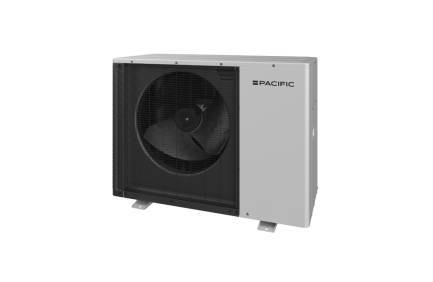

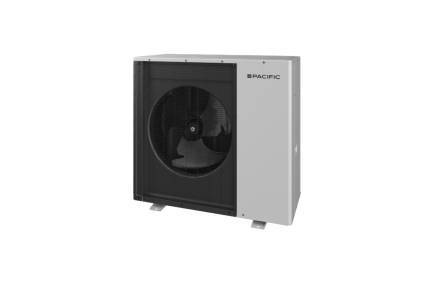

Dimensions module Ext. (H x L x P)
|
798 x 1095 x 518 mm
|
1 008 x 1 095 x 518 mm
|
1 008 x 1 095 x 518 mm
|
|
Dimensions module Int. (H x L x P)
|
738 x 448 x 469 mm
|
738 x 448 x 469 mm
|
738 x 448 x 469 mm
|
| Libellé | H-MAX - TAILLE 6 | H-MAX - TAILLE 8 | H-MAX - TAILLE 11 |
