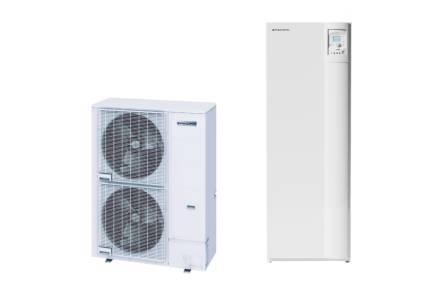

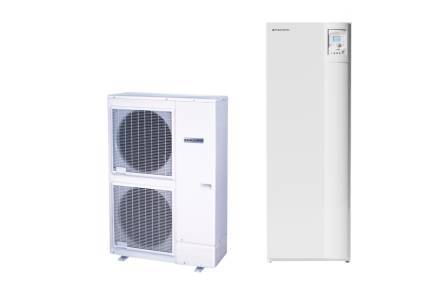

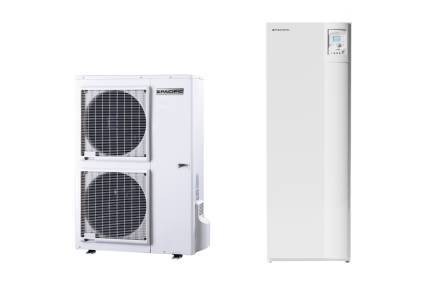

H-TECH 60 +
Splits
Description et avantages
La série H-TECH 60 + allie technologie et performance pour un confort sans faille.
Son installation est facilitée grâce à son échangeur coaxial avec volume tampon, son appoint électrique de 3 kW déjà intégré (selon modèle), ainsi que son paramétrage précis et rapide via l’IHM Navistem 200S, mais aussi grâce à l’ECS/EFS avec raccord dialectique prémonté en usine.
L'entretien est simplifié avec un accès direct par l'avant aux composants, avec un vase d'expansion, une soupape, un manomètre et une vanne de vidange intégrés de série.
Polyvalente, elle s'adapte à tous types d’émetteurs et offre des performances énergétiques élevées (modèle taille 16 monophasé et 17 triphasé).
La H-TECH 60 + offre un confort acoustique avec un faible niveau sonore de 45 dB(A) (selon modèle).

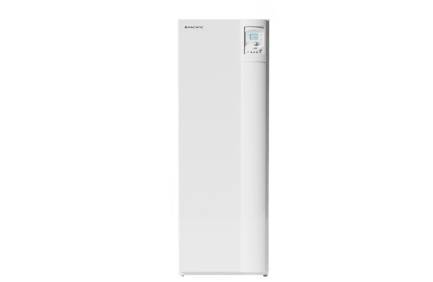

Sans oublier que l’unité intérieure est assemblée dans notre usine française de Billy-Berclau et l’échangeur coaxial est développé et breveté par le groupe Atlantic, garantissant longévité et robustesse.
Caractéristiques
-
Fluide R410A
-
Keymark
-
Monophasé / Triphasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance calorifique nominale (kW) | 11 | 14 | 16 | 11 | 14 | 16 | 17 |
|---|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
Triphasée
|
Triphasée
|
|
Libellé
|
H-TECH 60 + MONO - TAILLE 11
|
H-TECH 60 + MONO - TAILLE 14
|
H-TECH 60 + MONO - TAILLE 16
|
H-TECH 60 + TRI - TAILLE 11
|
H-TECH 60 + TRI - TAILLE 14
|
H-TECH 60 + TRI - TAILLE 16
|
H-TECH 60 + TRI - TAILLE 17
|
|
Référence
|
526860
|
526861
|
526865
|
526862
|
526863
|
526864
|
526866
|
| Puissance calorifique nominale (kW) | 11 | 14 | 16 | 11 | 14 | 16 | 17 |
Puissance
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Puissance calorifique nominale (kW)
|
11
|
14
|
16
|
11
|
14
|
16
|
17
|
|
+7°C / +35°C - Capacité calorifique
|
10.80 kW
|
13.50 kW
|
16.00 kW
|
10.80 kW
|
13.00 kW
|
15.17 kW
|
17.00 kW
|
|
-7°C / +35°C - Capacité calorifique
|
10.38 kW
|
11.54 kW
|
14.50 kW
|
10.38 kW
|
12.20 kW
|
12.98 kW
|
15.00 kW
|
|
-7°C / +35°C - Puissance absorbée
|
4.32 kW
|
5.08 kW
|
5.27 kW
|
4.28 kW
|
5.13 kW
|
5.40 kW
|
5.32 kW
|
|
+7°C / +55°C - Capacité calorifique
|
7.59 kW
|
9.48 kW
|
14.50 kW
|
9.29 kW
|
10.60 kW
|
12.24 kW
|
15.00 kW
|
|
-7°C / +55°C - Capacité calorifique
|
7.57 kW
|
9.20 kW
|
11.80 kW
|
9.27 kW
|
10.10 kW
|
11.99 kW
|
14.20 kW
|
|
Puissance appoint électrique chauffage
|
6 kW
|
6 kW
|
6 kW
|
9 kW
|
9 kW
|
9 kW
|
9 kW
|
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
Performance
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
35°C / 55°C SCOP
|
3.85 / 2.87
|
3.77 / 2.90
|
4.25 / 3.21
|
3.92 / 2.87
|
3.82 / 3.00
|
3.80 / 3.00
|
4.12 / 3.33
|
|
+7°C / +35°C - COP
|
4.25
|
4.18
|
4.15
|
4.30
|
4.18
|
4.10
|
4.15
|
|
-7°C / +35°C - COP
|
2.40
|
2.27
|
2.75
|
2.42
|
2.38
|
2.40
|
2.82
|
|
+7°C / +55°C - COP
|
2.47
|
2.40
|
2.60
|
2.64
|
2.40
|
2.48
|
2.73
|
|
-7°C / +55°C - COP
|
1.66
|
1.81
|
1.95
|
1.82
|
1.79
|
1.74
|
1.92
|
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
Classification ERP
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
35°C / 55°C Classe énergétique
|
A++ / A+
|
A++ / A+
|
A++ / A++
|
A++ / A+
|
A++ / A+
|
A++ / A+
|
A++ / A++
|
|
Classe énergétique ECS
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
Caractéristiques techniques
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Pression acoustique à 5m - U. Ext.
|
47 dB(A)
|
47 dB(A)
|
45 dB(A)
|
46 dB(A)
|
47 dB(A)
|
47 dB(A)
|
45 dB(A)
|
|
Pression acoustique à 5m - U. Int.
|
39 dB(A)
|
39 dB(A)
|
37 dB(A)
|
39 dB(A)
|
39 dB(A)
|
39 dB(A)
|
37 dB(A)
|
|
Usage
|
Chauffage et ECS
|
Chauffage et ECS
|
Chauffage et ECS
|
Chauffage et ECS
|
Chauffage et ECS
|
Chauffage et ECS
|
Chauffage et ECS
|
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |

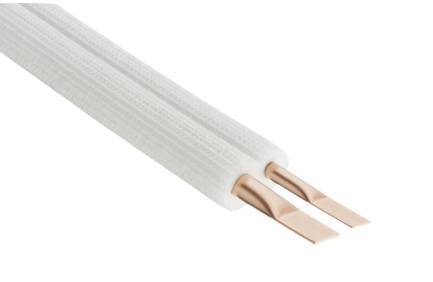

Liaisons frigorifiques
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Long. standard
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
|
Long. min. / max.
|
5 / 20 m
|
5 / 20 m
|
5 / 30 m
|
5 / 20 m
|
5 / 20 m
|
5 / 20 m
|
5 / 30 m
|
|
Dénivelé max.
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
Dimensions
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Dimensions module Ext. (H x L x P)
|
1290 x 970 x 400 mm
|
1290 x 970 x 400 mm
|
1 428 x 1080 x 480 mm
|
1290 x 970 x 400 mm
|
1290 x 970 x 400 mm
|
1290 x 970 x 400 mm
|
1428 x 1080 x 480 mm
|
|
Dimensions module Int. (H x L x P)
|
1854 x 648 x 700 mm
|
1854 x 648 x 700 mm
|
1854 x 648 x 700 mm
|
1854 x 648 x 700 mm
|
1854 x 648 x 700 mm
|
1854 x 648 x 700 mm
|
1854 x 648 x 700 mm
|
| Libellé | H-TECH 60 + MONO - TAILLE 11 | H-TECH 60 + MONO - TAILLE 14 | H-TECH 60 + MONO - TAILLE 16 | H-TECH 60 + TRI - TAILLE 11 | H-TECH 60 + TRI - TAILLE 14 | H-TECH 60 + TRI - TAILLE 16 | H-TECH 60 + TRI - TAILLE 17 |
