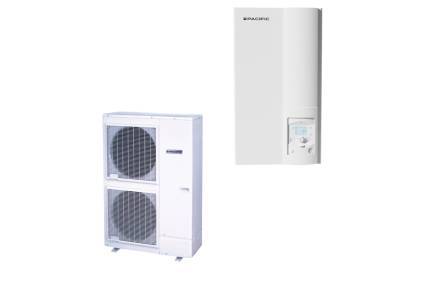

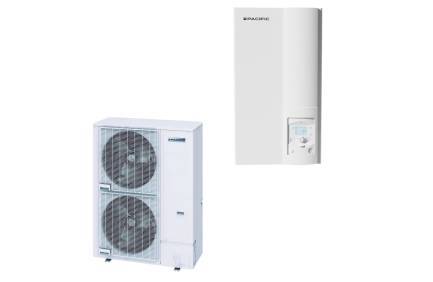

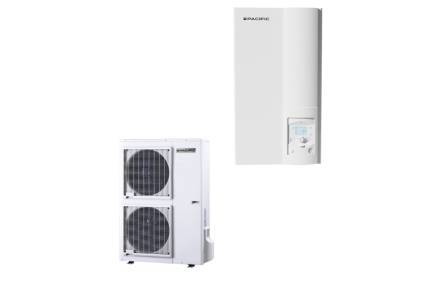

H-TECH 60
Splits
Description et avantages
La série H-TECH 60 allie technologie et performance pour un confort sans faille.
Son installation est facilitée grâce à son échangeur coaxial avec volume tampon, son appoint électrique de 6 kW ou 9 kW déjà intégré (selon modèle), ainsi que son paramétrage précis et rapide via l’IHM Navistem 200S.
L'entretien est simplifié avec un accès direct par l'avant aux composants, avec un vase d'expansion, une soupape, un manomètre et une vanne de vidange intégrés de série.
La H-TECH 60 offre un confort acoustique avec un faible niveau sonore de 38 dB(A) (selon modèle).
La H-TECH 60 offre un confort acoustique avec un faible niveau sonore de 45 dB(A) (selon modèle).
La série est compatible avec tous types d’émetteurs et offre des performances élevées avec une large plage de fonctionnement de -20°C à 35°C.

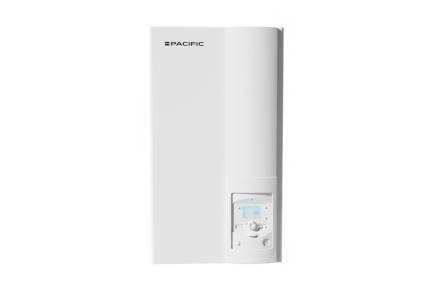

Le design compact de l’unité intérieure s’accroche au mur. Sans oublier que l’unité intérieure est assemblée dans notre usine française de Billy-Berclau et l’échangeur coaxial est développé et breveté par le groupe Atlantic, garantissant longévité et robustesse.
Caractéristiques
-
Fluide R410A
-
Keymark
-
Monophasé / Triphasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance calorifique nominale (kW) | 11 | 14 | 16 | 11 | 14 | 16 | 17 |
|---|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
Triphasée
|
Triphasée
|
|
Libellé
|
H-TECH 60 MONO - TAILLE 11
|
H-TECH 60 MONO - TAILLE 14
|
H-TECH 60 MONO - TAILLE 16
|
H-TECH 60 TRI - TAILLE 11
|
H-TECH 60 TRI - TAILLE 14
|
H-TECH 60 TRI - TAILLE 16
|
H-TECH 60 TRI - TAILLE 17
|
|
Référence
|
526851
|
526852
|
526856
|
526853
|
526854
|
526855
|
526857
|
| Puissance calorifique nominale (kW) | 11 | 14 | 16 | 11 | 14 | 16 | 17 |
Puissance
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Puissance calorifique nominale (kW)
|
11
|
14
|
16
|
11
|
14
|
16
|
17
|
|
+7°C / +35°C - Capacité calorifique
|
10.80 kW
|
13.50 kW
|
16.00 kW
|
10.80 kW
|
13.00 kW
|
15.17 kW
|
17.00 kW
|
|
-7°C / +35°C - Capacité calorifique
|
10.38 kW
|
11.54 kW
|
14.50 kW
|
10.38 kW
|
12.20 kW
|
12.98 kW
|
15.00 kW
|
|
-7°C / +35°C - Puissance absorbée
|
4.32 kW
|
5.08 kW
|
5.27 kW
|
4.28 kW
|
5.13 kW
|
5.40 kW
|
5.32 kW
|
|
+7°C / +55°C - Capacité calorifique
|
7.59 kW
|
9.48 kW
|
14.50 kW
|
9.29 kW
|
10.60 kW
|
12.24 kW
|
15.00 kW
|
|
-7°C / +55°C - Capacité calorifique
|
7.57 kW
|
9.20 kW
|
11.80 kW
|
9.27 kW
|
10.10 kW
|
11.99 kW
|
14.20 kW
|
|
Puissance appoint électrique chauffage
|
6 kW
|
6 kW
|
6 kW
|
9 kW
|
9 kW
|
9 kW
|
9 kW
|
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
Performance
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
35°C / 55°C SCOP
|
3.85 / 2.87
|
3.77 / 2.90
|
4.25 / 3.21
|
3.92 / 2.87
|
3.82 / 3.00
|
3.80 / 3.00
|
4.12 / 3.33
|
|
+7°C / +35°C - COP
|
4.25
|
4.18
|
4.15
|
4.30
|
4.18
|
4.10
|
4.15
|
|
-7°C / +35°C - COP
|
2.40
|
2.27
|
2.75
|
2.42
|
2.38
|
2.40
|
2.82
|
|
+7°C / +55°C - COP
|
2.47
|
2.40
|
2.60
|
2.64
|
2.41
|
2.48
|
2.73
|
|
-7°C / +55°C - COP
|
1.66
|
1.81
|
1.95
|
1.82
|
1.79
|
1.74
|
1.92
|
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
Classification ERP
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
35°C / 55°C Classe énergétique
|
A++ / A+
|
A+ / A+
|
A++ / A++
|
A++ / A+
|
A++ / A+
|
A+ / A+
|
A++ / A++
|
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
Caractéristiques techniques
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Pression acoustique à 5m - U. Ext.
|
47 dB(A)
|
47 dB(A)
|
45 dB(A)
|
46 dB(A)
|
47 dB(A)
|
47 dB(A)
|
45 dB(A)
|
|
Pression acoustique à 5m - U. Int.
|
39 dB(A)
|
39 dB(A)
|
37 dB(A)
|
39 dB(A)
|
39 dB(A)
|
39 dB(A)
|
37 dB(A)
|
|
Usage
|
Chauffage
|
Chauffage
|
Chauffage
|
Chauffage
|
Chauffage
|
Chauffage
|
Chauffage
|
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |

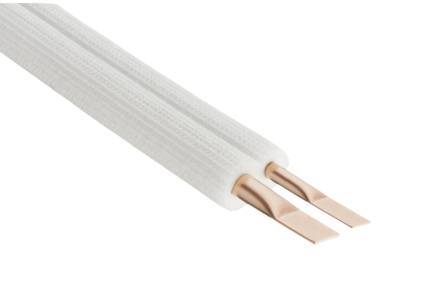

Liaisons frigorifiques
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Long. standard
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
|
Long. min. / max.
|
5 / 20 m
|
5 / 20 m
|
5 / 30 m
|
5 / 20 m
|
5 / 20 m
|
5 / 20 m
|
5 / 30 m
|
|
Dénivelé max.
|
15 m
|
15 m
|
25 m
|
15 m
|
15 m
|
15 m
|
25 m
|
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
Dimensions
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
|---|---|---|---|---|---|---|---|
|
Dimensions module Ext. (H x L x P)
|
1290 x 970 x 400 mm
|
1290 x 970 x 400 mm
|
1428 x 1080 x 480 mm
|
1290 x 900 x 400 mm
|
1290 x 970 x 400 mm
|
1290 x 970 x 400 mm
|
1428 x 1080 x 480 mm
|
|
Dimensions module Int. (H x L x P)
|
842 x 450 x 480 mm
|
842 x 450 x 480 mm
|
842 x 450 x 480 mm
|
842 x 450 x 480 mm
|
842 x 450 x 480 mm
|
842 x 450 x 480 mm
|
842 x 450 x 480 mm
|
| Libellé | H-TECH 60 MONO - TAILLE 11 | H-TECH 60 MONO - TAILLE 14 | H-TECH 60 MONO - TAILLE 16 | H-TECH 60 TRI - TAILLE 11 | H-TECH 60 TRI - TAILLE 14 | H-TECH 60 TRI - TAILLE 16 | H-TECH 60 TRI - TAILLE 17 |
