H-TECH 55
Splits
Description et avantages
La série H-TECH 55 allie technologie et performance pour un confort sans faille.

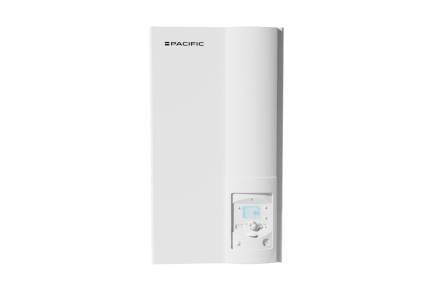

Son installation est facilitée grâce à son échangeur coaxial avec volume tampon, son appoint électrique de 6 kW ou 9 kW déjà intégré (selon modèle), ainsi que son paramétrage précis et rapide via l’IHM Navistem 200S. L'entretien est simplifié avec un accès direct par l'avant aux composants, avec un vase d'expansion, une soupape, un manomètre et une vanne de vidange intégrés de série.
La H-TECH 55 offre un confort acoustique avec un faible niveau sonore de 38 dB(A) (selon modèle).
La série est compatible avec tous types d’émetteurs et offre des performances élevées avec une large plage de fonctionnement de -20°C à 35°C.
Sans oublier que l’unité intérieure est assemblée dans notre usine française de Billy-Berclau et l’échangeur coaxial est développé et breveté par le groupe Atlantic, garantissant longévité et robustesse.
Caractéristiques
-
Fluide R32
-
Keymark
-
Monophasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance calorifique nominale (kW) | 8 | 10 |
|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
|
Libellé
|

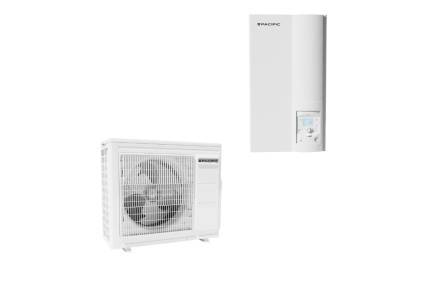

H-TECH 55 - TAILLE 8
|

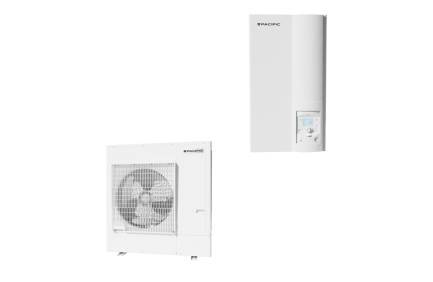

H-TECH 55 - TAILLE 10
|
|
Référence
|
526849
|
526850
|
| Puissance calorifique nominale (kW) | 8 | 10 |
Puissance
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
|---|---|---|
|
Puissance calorifique nominale (kW)
|
8
|
10
|
|
+7°C / +35°C - Capacité calorifique
|
7.50 kW
|
9.50 kW
|
|
-7°C / +35°C - Capacité calorifique
|
5.70 kW
|
8.90 kW
|
|
-7°C / +35°C - Puissance absorbée
|
2.13 kW
|
3.36 kW
|
|
+7°C / +55°C - Capacité calorifique
|
7.00 kW
|
9.00 kW
|
|
-7°C / +55°C - Capacité calorifique
|
5.30 kW
|
8.00 kW
|
|
Puissance appoint électrique chauffage
|
3 kW
|
3 kW
|
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
Performance
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
|---|---|---|
|
35°C / 55°C SCOP
|
4.50 / 3.28
|
4.53 / 3.33
|
|
+7°C / +35°C - COP
|
4.43
|
4.50
|
|
-7°C / +35°C - COP
|
2.68
|
2.65
|
|
+7°C / +55°C - COP
|
2.66
|
2.70
|
|
-7°C / +55°C - COP
|
1.90
|
1.95
|
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
Classification ERP
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
|---|---|---|
|
35°C / 55°C Classe énergétique
|
A+++ / A++
|
A+++ / A++
|
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
Caractéristiques techniques
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
|---|---|---|
|
Pression acoustique à 5m - U. Ext.
|
38 dB(A)
|
40 dB(A)
|
|
Pression acoustique à 5m - U. Int.
|
32 dB(A)
|
34 dB(A)
|
|
Usage
|
Chauffage
|
Chauffage
|
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |

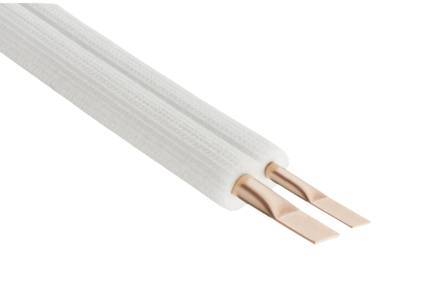

Liaisons frigorifiques
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
|---|---|---|
|
Long. standard
|
15 m
|
20 m
|
|
Long. min. / max.
|
3 / 30 m
|
3 / 30 m
|
|
Dénivelé max.
|
20 m
|
20 m
|
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
Dimensions
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
|---|---|---|
|
Dimensions module Ext. (H x L x P)
|
716 x 907 x 349 mm
|
998 x 940 x 365 mm
|
|
Dimensions module Int. (H x L x P)
|
847 x 450 x 493 mm
|
847 x 450 x 493 mm
|
| Libellé | H-TECH 55 - TAILLE 8 | H-TECH 55 - TAILLE 10 |
