Diffuseurs DFH-Twin
Accessoires
Description et avantages
Diffuseur à plénum variable. Montage plafond modulaire.

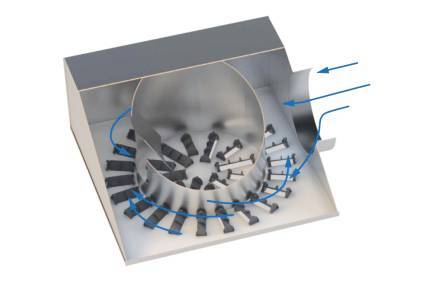

Principe de fonctionnement
Certains systèmes tels que les systèmes VAV nécessitent de fonctionner sur une plage de débit importante. Le défi du diffuseur est donc d’assurer le confort utilisateur sur l’ensemble de cette plage.
Lorsque les débits diminuent, les vitesses d’air se réduisent et ne permettent pas d’assurer l’effet Coanda.
Conséquences :
- En mode froid, l’air tombe et crée une sensation d’effet douche froide.
- En mode chaud, l’air stratifie et la température de consigne ne sera pas atteinte dans la zone de confort.
Le système DFH-TWIN est muni d’un mécanisme spécialement conçu pour éviter ce phénomène. Son plénum réduit la section de passage du diffuseur pour les faibles débits. Cette action permet ainsi d’augmenter les vitesses d’air dans le diffuseur et d’obtenir l’effet Coanda.
Points forts
Confort utilisateur
- Confort optimisé sur une large plage de débit (150 à 500 m3/h).
Exclusivité
- Mécanisme breveté.
Polyvalence
- Solution idéale pour les systèmes à débits variables (VAV), en renouvellement d’air ou traitement de l’air.
- ΔT = 12°C.
Caractéristiques techniques
| Libellé | DFH-B TWIN 600 | DFH TWIN 675 IS | DFH-B TWIN 600 IS | DFH-B TWIN 675 | DFH-B TWIN 675 IS | DFH TWIN 675 | DFH TWIN 600 IS | DFH TWIN 600 |
|---|---|---|---|---|---|---|---|---|
|
Référence
|
529529
|
529541
|
529530
|
529532
|
529533
|
529540
|
529538
|
529537
|
| Libellé | DFH-B TWIN 600 | DFH TWIN 675 IS | DFH-B TWIN 600 IS | DFH-B TWIN 675 | DFH-B TWIN 675 IS | DFH TWIN 675 | DFH TWIN 600 IS | DFH TWIN 600 |
Dimensions
| Libellé | DFH-B TWIN 600 | DFH TWIN 675 IS | DFH-B TWIN 600 IS | DFH-B TWIN 675 | DFH-B TWIN 675 IS | DFH TWIN 675 | DFH TWIN 600 IS | DFH TWIN 600 |
|---|---|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
280 x 595 x 595 mm
|
280 x 670 x 670 mm
|
280 x 595 x 595 mm
|
280 x 670 x 670 mm
|
280 x 670 x 670 mm
|
280 x 670 x 670 mm
|
280 x 595 x 595 mm
|
280 x 595 x 595 mm
|
| Libellé | DFH-B TWIN 600 | DFH TWIN 675 IS | DFH-B TWIN 600 IS | DFH-B TWIN 675 | DFH-B TWIN 675 IS | DFH TWIN 675 | DFH TWIN 600 IS | DFH TWIN 600 |
