Diffuseurs DAC-FP
Accessoires
Description et avantages
Construction
- Remplace une dalle 600x600mm.

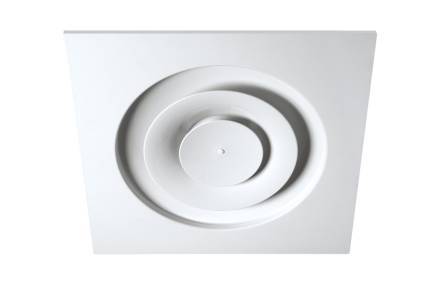

- Le DAC-FP est un diffuseur aluminium DAC intégré dans une plaque aluminium 595x595 mm.
- Jet d'air réglable par mécanisme à tige filetée.
- Finition peinture couleur blanche (RAL 9016).
Accessoires
- Registre RDA en acier, réglable à travers le diffuseur au moyen d'une vis centrale. Ce registre est utilisé uniquement si le DAC est raccordé directement sur le conduit (incompatible avec le plénum PFA).
- Plénum PFA isolé avec régulateur de débit incorporé (pas de montage possible avec le RDA).
Caractéristiques techniques
| Libellé | DAC-FP 200 | DAC-FP 250 | DAC-FP 315 | RDA 200 | PFA 160 | PFA 315 | PFA 250 | PFA 200 | RDA 250 | RDA 315 | DAC-FP 160 | RDA 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Référence
|
528180
|
528181
|
528182
|
528530
|
528659
|
528658
|
528657
|
528656
|
528531
|
528532
|
528179
|
528537
|
| Libellé | DAC-FP 200 | DAC-FP 250 | DAC-FP 315 | RDA 200 | PFA 160 | PFA 315 | PFA 250 | PFA 200 | RDA 250 | RDA 315 | DAC-FP 160 | RDA 160 |
Dimensions
| Libellé | DAC-FP 200 | DAC-FP 250 | DAC-FP 315 | RDA 200 | PFA 160 | PFA 315 | PFA 250 | PFA 200 | RDA 250 | RDA 315 | DAC-FP 160 | RDA 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
120 x 620 x 630 mm
|
125 x 625 x 625 mm
|
145 x 625 x 625 mm
|
80 x 200 x 200 mm
|
290 x 220 x 270 mm
|
420 x 455 x 375 mm
|
380 x 310 x 355 mm
|
260 x 305 x 355 mm
|
90 x 250 x 250 mm
|
80 x 310 x 310 mm
|
115 x 625 x 625 mm
|
85 x 155 x 155 mm
|
| Libellé | DAC-FP 200 | DAC-FP 250 | DAC-FP 315 | RDA 200 | PFA 160 | PFA 315 | PFA 250 | PFA 200 | RDA 250 | RDA 315 | DAC-FP 160 | RDA 160 |
