Connecteurs / Cartes contacts
Accessoires
Description et avantages
Connecteurs / Cartes contacts
Les connecteurs et cartes contacts connectables sur la carte électronique de l’unité intérieure permettent, au choix :
- Le pilotage marche/arrêt.
- L’état de fonctionnement (oui/non).
- Le report de défauts (état 0 ou 1).
- L’état du ventilateur.
- La sortie chauffage additionnelle.

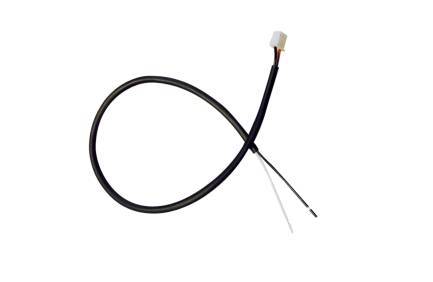

Connecteurs pour unités intérieures
Se raccordent directement sur l’unité intérieure et permettent de gérer au maximum une entrée et/ou une sortie.

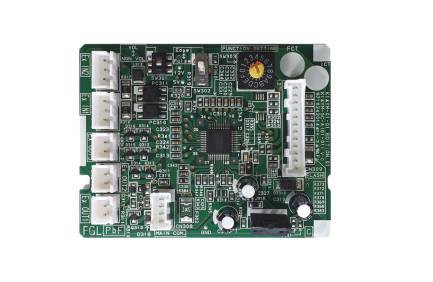

Cartes contacts

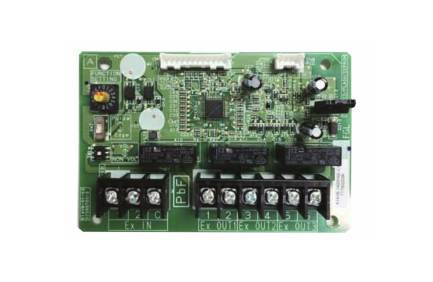

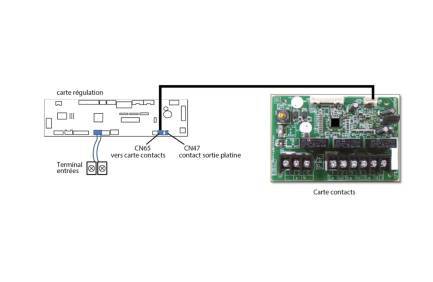

La carte contacts est une extension nécessaire lorsque plus d’une entrée et/ou sortie sont requises. Cette carte comprend 1 entrée et 3 sorties supplémentaires.

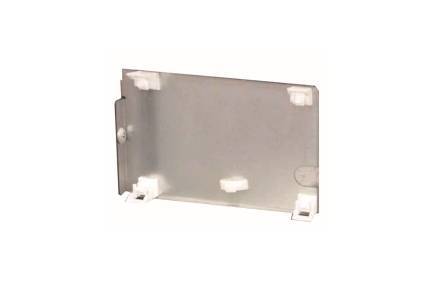

Le support carte contacts vient compléter la carte contacts et assure une intégration et une fiabilité de fonctionnement optimales.
Caractéristiques techniques
| Libellé | G-UTY-XCSXZ2 | G-UTY-XWZX | G-UTZ-GXNA | G-UTY-XWZXZG | G-UTZ-GXRA | G-UTY-XCSX |
|---|---|---|---|---|---|---|
|
Référence
|
752354
|
752336
|
752338
|
752348
|
752347
|
752346
|
| Libellé | G-UTY-XCSXZ2 | G-UTY-XWZX | G-UTZ-GXNA | G-UTY-XWZXZG | G-UTZ-GXRA | G-UTY-XCSX |
Dimensions
| Libellé | G-UTY-XCSXZ2 | G-UTY-XWZX | G-UTZ-GXNA | G-UTY-XWZXZG | G-UTZ-GXRA | G-UTY-XCSX |
|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
25 x 70 x 55 mm
|
12 x 61 x 20 mm
|
4 x 65 x 35 mm
|
6 x 205 x 6 mm
|
65 x 205 x 180 mm
|
22 x 105 x 70 mm
|
| Libellé | G-UTY-XCSXZ2 | G-UTY-XWZX | G-UTZ-GXNA | G-UTY-XWZXZG | G-UTZ-GXRA | G-UTY-XCSX |
